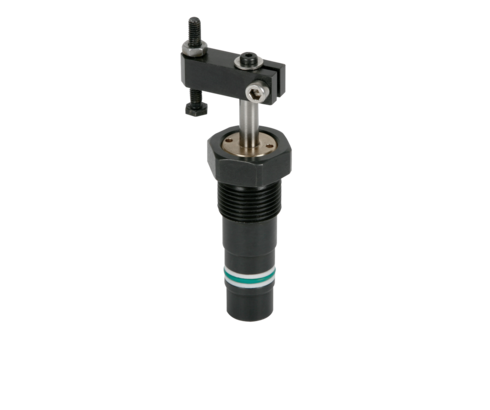

Mini garras giratorias con mecanismo de giro reforzado

ejecución enroscable
doble efecto, presión máx. de servicio 150bar

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Solicitar producto

Consultar precios y disponibilidad

Ir a Carrlane.com

Informaciones de la serie

Descripción

B 1.848 Mini garras giratorias con mecanismo de giro robusto

Las garras giratorias hidráulicas se utilizan para la sujeción de piezas, si los puntos de sujeción deben de quedar libres durante la carga y descarga. Las garras giratorias mini son particularmente apropiadas para el mecanizado de piezas a mecanizar de paredes delgadas, que necesitan sólo fuerzas de sujeción reducidas. Las garras giratorias mini son una alternativa interesante para los elementos de sujeción neumáticos, ya que necesitan considerablemente menos espacio.

La garra giratoria mini de doble efecto es un cilindro a tracción. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro). Hay ejecuciones con giro a la derecha y a la izquierda con ángulo de giro de 90, 60 y 45 grados. La ejecución sin giro puede utilizarse como cilindro a compresión y a tracción con pistón protegido contra las torsiones. Las bridas de sujeción se blocan sobre el vástago del pistón. Un tornillo de seguridad evita un desplazamiento axial.

Artículos (7)

Cantidad

Referencia	Datos CAD	funcionamiento	diámetro del pistón [mm]	diámetro del vástago [mm]	fuerza de tracción máx. [kN]
Referencia 1848105	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848115	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848125	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848135	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848145	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848155	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades
Referencia 1848165	Datos CAD	funcionamiento doble efecto	diámetro del pistón [mm] 10	diámetro del vástago [mm] 6	fuerza de tracción máx. [kN] 0.75	Propiedades

Accesorios (6)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0346710	Datos CAD	Descripción Cuerpo de montaje para garra giratoria 1848-1XX conexión por orificios roscados G1/8 según la hoja del catálogo B1.848
Referencia 0354103	Datos CAD	Descripción Brida de sujeción completa para mini garra giratoria 1848-1XX según la hoja del catálogo B1.848
Referencia 0354230	Datos CAD	Descripción Brida articulada completa para mini garra giratoria 1848-1XX según la hoja del catálogo B1.848
Referencia 0354410	Datos CAD	Descripción Brida de fijación completa para garra giratoria 1848-1XX con junta tórica y tornillos según la hoja del catálogo B1.848
Referencia 3300390	Datos CAD /	Descripción Tornillo allen M3 x 8 mm con cabeza baja 8.8 según la hoja del catálogo B1.848
Referencia 3301862	Datos CAD /	Descripción Arandela 3,2 DIN 7349 Ø 9 x 1 mm según la hoja del catálogo B1.848
