Series
HILMA.NC
Sistemas de sujeción para piezas a mecanizar HILMA.NC
clamping against the fixed jaw

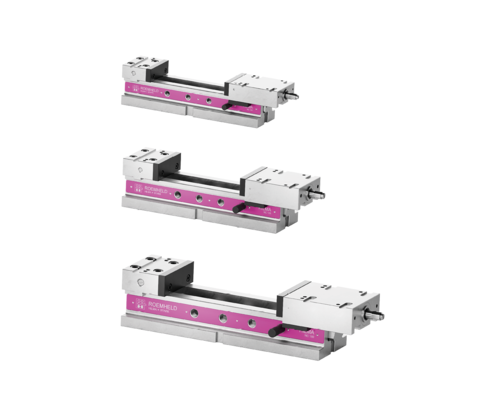

jaw widths 100 | 125 | 160 mm
jaw widths 100 | 125 | 160 mm
Informaciones de la serie
Description

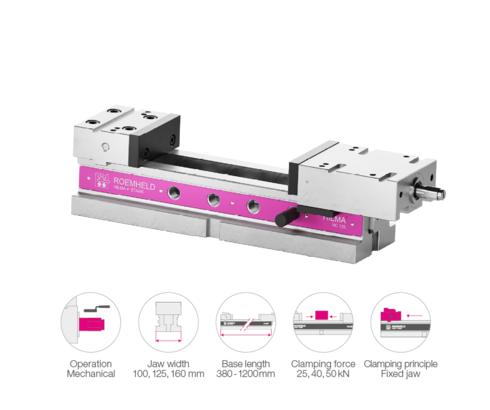

HILMA.NC machine vise
mechanically/hydraulically operated
clamping against the fixed jaw
jaw width 100, 125, 160 mm

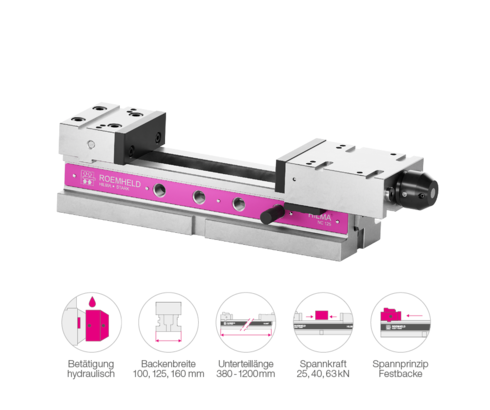

The modular system of the HILMA.NC series is preferably used on vertical machining centres. Depending on the machining strategy and degree of automation, the clamping force can be applied manually by means of a crank handle (HILMA.NC) or hydraulically by means of a power unit (HILMA.NCH).
Special features of the HILMA.NC machine vise family:
- adapted: three jaw widths and variable base lengths
- modular: extensive range of jaws and accessories
- fixed: optimal possibilities for fixation
- safe: precise and constant clamping force
- clean: easy cleaning
Artículos (33)
Cargando…
Referencia | Datos CAD | tipo | accionamiento | fuerza máx. de sujeción [kN] | principio de sujeción | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
| |||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Propiedades
|
Cargando…
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
380
altura H [mm]
70
apertura máx. [mm]
205
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
386
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
25
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
100
longitud L [mm]
540
altura H [mm]
70
apertura máx. [mm]
365
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
546
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
430
altura H [mm]
82
apertura máx. [mm]
225
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
431
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
con
limitación de la carrera de apertura
sin
Referencia
tipo
HILMA.NC
accionamiento
con manivela
fuerza máx. de sujeción [kN]
40
principio de sujeción
mandíbula fija
sistema de sujeción
sistema de sujeción simple
ancho de mandíbulas [mm]
125
longitud L [mm]
560
altura H [mm]
82
apertura máx. [mm]
355
apertura máx. mandíbulas escalonadas sobrepuestas [mm]
561
mandíbulas de sujeción
para mandíbulas sobrepuestas
chaveteros longitudinales y transversales
con
indicación de la fuerza de sujeción
sin
limitación de la carrera de apertura
sin
