Multiplicadores de presión 21 cm³
presión máx. de servicio 500 / 125 bar
simple y doble efecto
Aplicación
El multiplicador hidráulico de presión transforma la presión hidráulica del lado primario en una presión más alta en el lado secundario. Por eso es posible alimentar un cilindro hidráulico con la presión hidráulica relativamente baja de la máquina a una presión cuádruple.
La cantidad de aceite a llenar no importa en el caso de los multiplicadores de presión de esta hoja del catálogo. Sólo después de la alimentación de aceite del cilindro hidráulico en la zona de baja presión, el pistón de multiplicación está activado según la ejecución a través de un mando exterior de las válvulas o funciones de conexión integradas.
Instrucciones importantes
El volumen de multiplicación del multiplicador de presión es de 21 cm3. Por eso no se debe utilizar en la zona de alta presión un elemento hidráulico que funciona sólo con alta presión, p. ej. acumuladores hidráulicos con pretensión del gas superior a 100 bar y una recepción de aceite superior a 10 cm³. El volumen de multiplicación de 21 cm³ se utiliza sólo para la generación de la alta presión, es decir se debe considerar la compresibilidad del aceite hidráulico (1% por un aumento de presión de 150 bar) y el aumento del volumen de tubos flexibles (1 cm³ por m a un aumento de presión de 100 bar). También es muy importante una purga de aire completa del sistema hidráulico.
La parte de alta presión debe controlarse mediante un manómetro.
Ejecuciones

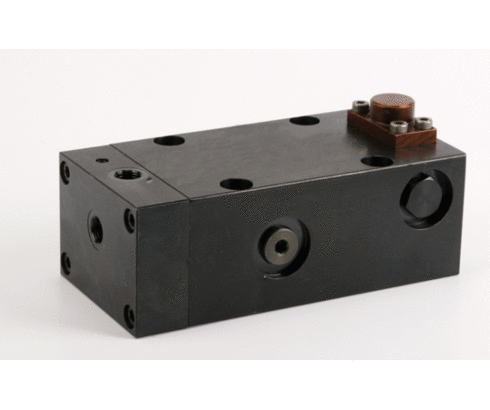

- Multiplicador de presión de doble efecto para cilindros de simple efecto

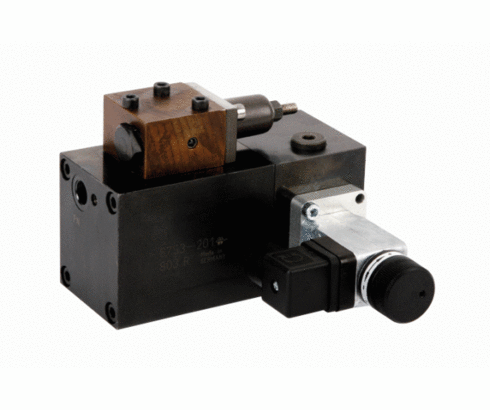

- Multiplicador de presión de doble efecto con válvula de secuencia para cilindros de doble efecto

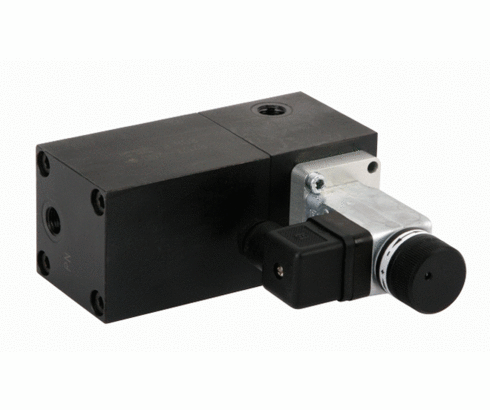

- Multiplicador de presión de simple efecto con válvula de secuencia incorporada para cilindros de simple efecto
Referencia | Datos CAD | tipo | ejecución | funcionamiento | conexión hidráulica | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Datos CAD
|
Descripción
Placa de entrada
máx. 500 bar, según la hoja del catálogo C2.360
|
Referencia
|
Datos CAD
|
Descripción
Placa de montaje en serie
para 1 válvula distribuidora
máx. 500 bar, según la hoja del catálogo C2.360
|
Referencia
|
Descripción
Placa de montaje en serie
para 2 válvulas
según la hoja del catálogo D8.753
|
|
Referencia
|
Datos CAD
|
Descripción
Válvula de secuencia DN 4 - G1/4
con válvula antirretorno
campo de regulación: 10 hasta 150 bar
máx. 500 bar, según la hoja del catálogo C2.954
|
Referencia
|
Datos CAD
|
Descripción
Conector de enchufe DN5 - Ø10 x 14 mm
ejecución corta, con juntas en FKM
máx. 500 bar, según la hoja del catálogo F9.300
|
Referencia
|
Datos CAD
|
Descripción
Presostato hidro-eléctrico
campo de regulación de la presión: 50-550 bar
conexión hidráulica: montaje adosado
conexión eléctrica: para enchufe
máx. 600 bar, según la hoja del catálogo F9.732
|
