Filtro de alta presión con función rectificadora

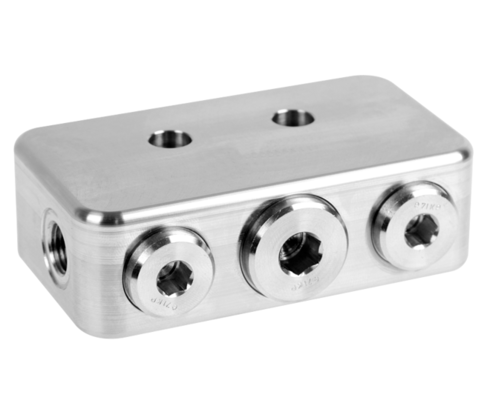

Este nuevo filtro de alta presión con función rectificadora se ha concebido para la protección de componentes hidráulicos de alta calidad. Con la función rectificadora única el filtro es perfecto para todos los sistemas en los cuales deben realizarse el avance y el retroceso mediante una línea (p.ej. línea de blocaje y de desblocaje en un útil hidráulico). El elemento filtrante actúa durante el avance y el retroceso siempre en un sentido. Lo que significa la eliminación segura de contaminaciones y por eso la protección óptima de sus componentes de alta calidad. Los elementos filtrantes pueden limpiarse y son de larga duración. No se ocasionan costes elevados consecutivos. Gracias a su diseño compacto el filtro puede integrarse casí en cada sistema y es perfectamente apropiado para modificaciones retroactivas. A través de racordajes puede integrarse en tuberías o a través de orificios taladrados y conexión por junta tórica en el circuito hidráulico. El cartucho de filtro puede extraerse lateralmente y limpiarse sin desmontar el circuito hidráulico.
Ventajas
- Indicado para grandes caudales
- Presión de servicio hasta 350 bar
- Cartucho de filtro limpiable
- Cambio fácil del cartucho del filtro sin desmontaje del elemento
- Conexión por racordaje u orificios taladrados
- Cualquier sentido del fluido
Referencia | Datos CAD | ejecución | presión máx. de servicio [bar] | conexión hidráulica | caudal máx. [l/min] | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
|
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Datos CAD
|
Descripción
Junta tórica 10 x 2 mm, NBR
según la hoja del catálogo B1.5091
|
Referencia
|
Datos CAD
|
Descripción
Tornillo de cierre VSD G1/4 A
máx. 400 bar, según la hoja del catálogo F9.300
|
Referencia
|
Datos CAD
|
Descripción
Filtro insertable de alta presión / cartucho de filtro
material: acero inoxidable
grado de filtración: 10 μm
según la hoja del catálogo F9.500
|
Ejemplo de aplicación 1

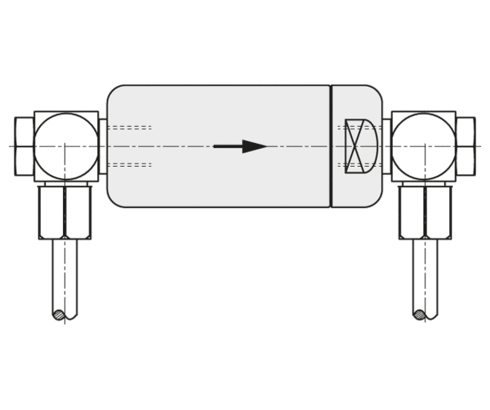

Ejemplo de instalación para el cambio simple del cartucho de filtro.
Ejemplo de aplicación 2

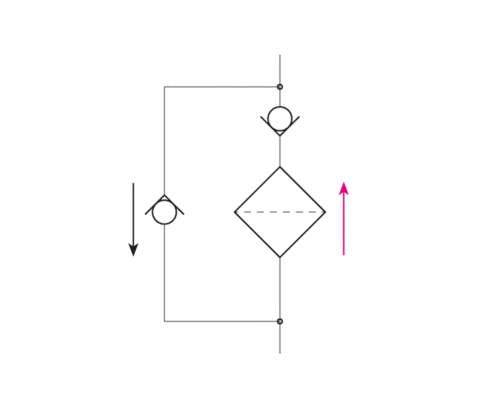

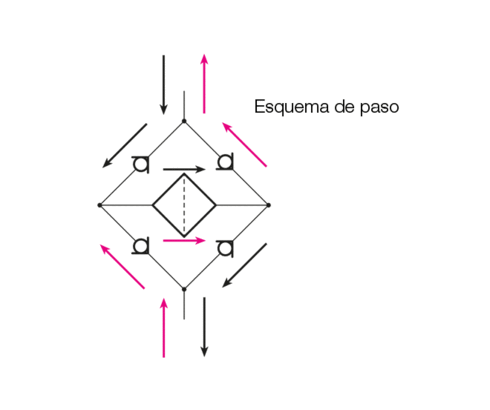

Ejemplo de un circuito con paso y filtración en una dirección
(circuito de dos vías)
