Series

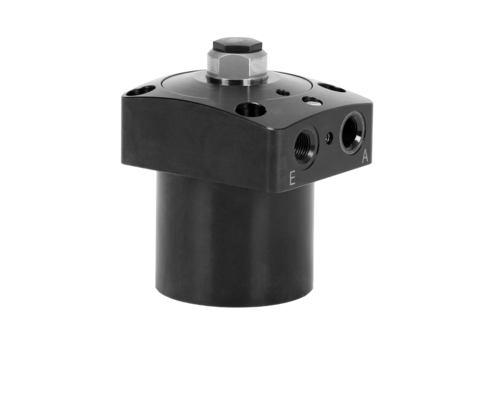

B1.9474

Elementos de apoyo

Ejecución con brida arriba
arista rascadora metálica o rascador TF1
simple efecto, presión máx. de servicio 70 bar
Elementos de apoyo
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción
B 1.9474 Elementos de apoyo

Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. Esta serie ofrece fuerzas de apoyo muy elevadas ya que con 70 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquina-herramienta. Por su construcción compacta pueden montarse en un espacio muy reducido. La alimentación de aceite se efectúa a través de orificios taladrados.

El bulón de apoyo sale hidráulicamente por un pequeño pistón y se acerca a la pieza por la fuerza del muelle. El muelle de contacto es fácil de cambiar. El blocaje del bulón de apoyo se hace a través de un casquillo ranurado y mediante un pistón hidráulico anular y cónico, la fuerza de blocaje se transmite por una cubierta a bolas de fricción mínima. El desblocaje y retroceso del bulón de apoyo se hace por fuerza de muelle.

Artículos (10)
Cargando…
forma del cuerpo
brida arriba (10)
funcionamiento
simple efecto (10)
presión máx. de servicio [bar]
70 (10)
juntas
NBR (10)
conexiones hidráulicas
orificios roscados y conexión por junta tórica (10)
control de posición
sin (10)
campo de presión
baja presión (10)
rascador
aireación de la cámara del muelle
con (10)
auto-retención
sin (10)
ejecución del bulón
con tornillo de presión (10)
presión mín. de servicio [bar]
25 (10)
temperatura máx. de servicio [°C]
70 (10)
posición inicial
retrocedido (10)
avanzar
hidráulica (10)
retroceso
con fuerza de muelle (10)
acercamiento
con fuerza de muelle (10)
Ø bulón [mm]
carga máx. [kN]
carrera del bulón [mm]
caudal máx. [cm3/s]
25 (10)
fuerza de contacto del muelle [N]
fuerza de contacto por aire comprimido [N/bar]
- (10)
elasticidad máx. del apoyo [µm/kN]
2.5 (10)
Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Referencia
Datos CAD
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
Propiedades
Cargando…
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
rascador TF1
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15.5
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
11-17
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
rascador TF1
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15.5
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
12-28
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15.5
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
4-14
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15.5
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
11-17
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
15.5
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
12-28
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
rascador TF1
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
22
carga máx. [kN]
25
carrera del bulón [mm]
14
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
10-15
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
rascador TF1
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
22
carga máx. [kN]
25
carrera del bulón [mm]
14
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
16-28
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
22
carga máx. [kN]
25
carrera del bulón [mm]
14
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
4-12
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
22
carga máx. [kN]
25
carrera del bulón [mm]
14
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
10-15
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
70
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
baja presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
25
temperatura máx. de servicio [°C]
70
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
22
carga máx. [kN]
25
carrera del bulón [mm]
14
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
16-28
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.5
Accesorios (2)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Válvula de estrangulación G1/8 máx. 350 bar, según la hoja del catálogo B1.8500
Referencia
Datos CAD
Descripción
Tornillo de cierre VSD G1/8 ED máx. 400 bar, según la hoja del catálogo F9.300
Cargando…
