    B1.481

    Elemento de sujeción en taladros

    doble efecto, a tracción
    con y sin función de centraje
    para diámetro del orificio 16 a 46 mm
    presión máx. de servicio de 50 hasta 350 bar
    Elemento de sujeción en taladros
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Informaciones de la serie
    Descripción
    B 1.481 Elemento de sujeción en taladros

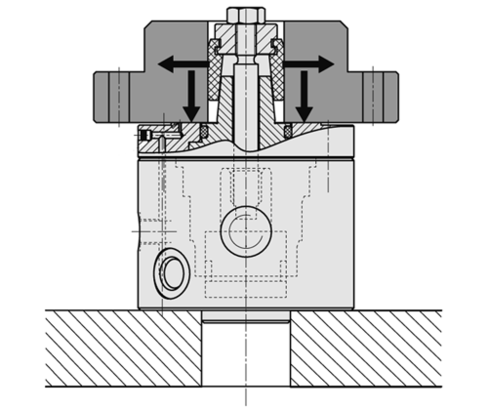

    El elemento de sujeción en taladros es apropiado para el centraje y el blocaje de piezas a mecanizar con taladros lisos mecanizados de diámetros de 16 a 46 mm y con una superficie de soporte perpendicular.

    El elemento de sujeción en taladros es una combinación de un cilindro de tracción doble efecto con una pinza de sujeción a segmentos, el cual tira un tirante sobre un cono. De este modo la pinza de sujeción a segmentos se ensancha radialmente al diámetro del orificio de la pieza a blocar.
    Por el movimiento axial simultaneo se bloca la pieza a mecanizar contra la superficie de apoyo templada al cuerpo. La fuerza de sujeción inclinada realizable depende del factor de fricción dentro del orificio y de la presión de servicio.

    Artículos (15)
    tipo
    elemento de sujeción en taladros (15)
    funcionamiento
    doble efecto (15)
    presión máx. de servicio [bar]
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica (15)
    función de centraje
    forma del cuerpo
    ejecución circular (15)
    diámetro de sujeción mín. [mm]
    diámetro de sujeción máx. [mm]
    fuerza máx. de sujeción inclinada [kN]
    junta
    FKM (15)
    control de apoyo
    neumática (15)
    conexión para la estanqueidad del aire
    sin (15)
    Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
    Referencia
    4317100
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317110
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317120
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317200
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317210
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317220
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317300
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317310
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317320
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317400
    Datos CAD
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    250
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    Propiedades
    Referencia
    4317100
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    16
    diámetro de sujeción máx. [mm]
    21.9
    fuerza máx. de sujeción inclinada [kN]
    0.6
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317110
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con compensación
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    16
    diámetro de sujeción máx. [mm]
    21.9
    fuerza máx. de sujeción inclinada [kN]
    0.6
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317120
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    50
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    sin centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    16
    diámetro de sujeción máx. [mm]
    21.9
    fuerza máx. de sujeción inclinada [kN]
    0.6
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317200
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    22
    diámetro de sujeción máx. [mm]
    27.9
    fuerza máx. de sujeción inclinada [kN]
    1.3
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317210
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con compensación
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    22
    diámetro de sujeción máx. [mm]
    27.9
    fuerza máx. de sujeción inclinada [kN]
    1.3
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317220
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    75
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    sin centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    22
    diámetro de sujeción máx. [mm]
    27.9
    fuerza máx. de sujeción inclinada [kN]
    1.3
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317300
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    28
    diámetro de sujeción máx. [mm]
    33.9
    fuerza máx. de sujeción inclinada [kN]
    3.1
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317310
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con compensación
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    28
    diámetro de sujeción máx. [mm]
    33.9
    fuerza máx. de sujeción inclinada [kN]
    3.1
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317320
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    150
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    sin centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    28
    diámetro de sujeción máx. [mm]
    33.9
    fuerza máx. de sujeción inclinada [kN]
    3.1
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
    Referencia
    4317400
    tipo
    elemento de sujeción en taladros
    funcionamiento
    doble efecto
    presión máx. de servicio [bar]
    250
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    función de centraje
    con centraje
    forma del cuerpo
    ejecución circular
    diámetro de sujeción mín. [mm]
    34
    diámetro de sujeción máx. [mm]
    39.9
    fuerza máx. de sujeción inclinada [kN]
    5.5
    junta
    FKM
    control de apoyo
    neumática
    conexión para la estanqueidad del aire
    sin
