    Series
    B1.464

    Cilindros enroscables

    ejecución de carrera corta
    simple efecto
    retroceso por muelle
    presión máx. de servicio 500 bar
    Cilindros enroscables
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Informaciones de la serie
    Descripción

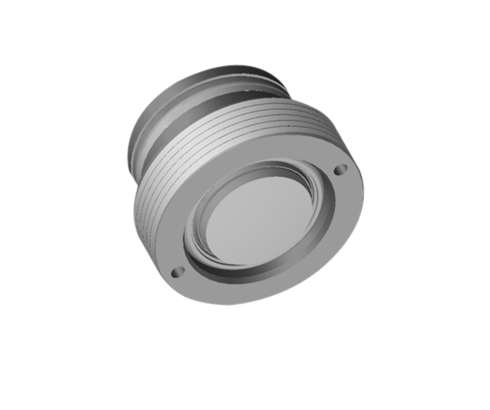

    B 1.464 Cilindros enroscables

    Estos cilindros enroscables de carrera corta son particularmente apropiados para el montaje alojado en reglas de sujeción (ver ejemplo de montaje). La alimentación de aceite se efectúa a través de orificios taladrados.
    La ejecución tipo émbolo-buzo combinado con el rascador evita la introducción de suciedades y líquidos en la cámara del muelle.

    Ventajas
     ● Tres tamaños disponibles
     ● Fuerzas de sujeción elevadas hasta 40 kN
     ● Grán capacidad de fuerza en reglas de sujeción
     ● Construcción corta
     ● Cuerpo completamente empotrable
     ● Construcción tipo émbolo-buzo robusta
     ● Rascador
     ● Alimentación de aceite sin tuberías

    Artículos (3)
    carrera [mm]
    funcionamiento
    simple efecto con retroceso por muelle (3)
    diámetro del pistón [mm]
    diámetro del vástago [mm]
    pistón émbolo-buzo (3)
    fuerza máx. de compresión [kN]
    fuerza de tracción máx. [kN]
    0 (3)
    presión máx. de servicio [bar]
    500 (3)
    juntas
    NBR (3)
    final del vástago pistón
    redondeado (3)
    rosca [mm]
    rascador
    con (3)
    estanqueidad del cuerpo
    arandela junta (3)
    Referencia Datos CADcarrera [mm]funcionamientodiámetro del pistón [mm]diámetro del vástago [mm]
    Referencia
    1462610
    Datos CAD
    carrera [mm]
    4
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    20
    diámetro del vástago [mm]
    pistón émbolo-buzo
    Propiedades
    Referencia
    1463610
    Datos CAD
    carrera [mm]
    4
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    pistón émbolo-buzo
    Propiedades
    Referencia
    1464610
    Datos CAD
    carrera [mm]
    8
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    32
    diámetro del vástago [mm]
    pistón émbolo-buzo
    Propiedades
    Referencia
    1462610
    carrera [mm]
    4
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    20
    diámetro del vástago [mm]
    pistón émbolo-buzo
    fuerza máx. de compresión [kN]
    15.7
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    final del vástago pistón
    redondeado
    rosca [mm]
    M38x1,5
    rascador
    con
    estanqueidad del cuerpo
    arandela junta
    Referencia
    1463610
    carrera [mm]
    4
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    pistón émbolo-buzo
    fuerza máx. de compresión [kN]
    24.5
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    final del vástago pistón
    redondeado
    rosca [mm]
    M45x1,5
    rascador
    con
    estanqueidad del cuerpo
    arandela junta
    Referencia
    1464610
    carrera [mm]
    8
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    32
    diámetro del vástago [mm]
    pistón émbolo-buzo
    fuerza máx. de compresión [kN]
    40.2
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    final del vástago pistón
    redondeado
    rosca [mm]
    M56x1,5
    rascador
    con
    estanqueidad del cuerpo
    arandela junta
    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
