Series
B1.732

Bloque de sujeción en posición flexible

conexión separada para la fijación
doble efecto
presión máx. de servicio 250 bar
Bloque de sujeción en posición flexible
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.732 Bloque de sujeción en posición flexible

El bloque de sujeción en posición flexible es una pequeña mordaza con dos mandíbulas móviles accionados por una conexión hidráulica común. La pieza se bloca (de manera flotante) como por una tenaza, independiente de su posición dentro del campo de sujeción. Después se blocan hidráulicamente ambas mandíbulas por una conexión de fijación separada. La pieza a mecanizar blocada ya no puede “flotar”, al actuar las fuerzas de mecanizado. La alimentación de aceite de la conexión de fijación puede controlarse mediante una válvula de secuencia o un segundo circuito de sujeción.

Los bloques de sujeción en posición flexible se utilizan para el apoyo y el blocaje de secciones inestables de la pieza. Se adaptan a la posición del punto de sujeción sin deformarlo. Tienen un efecto de amortiguación de vibraciones y compensan las fuerzas de mecanizado en todas las direcciones.

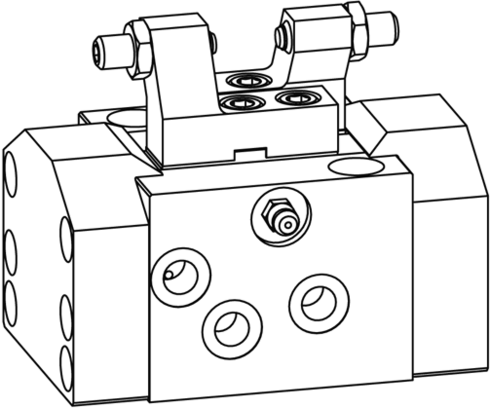

bloque de sujeción en posición flexible B1.732
bloque de sujeción en posición flexible B1.732
Video
Artículos (1)
Cargando…
carrera de sujeción [mm]
2 x 6 (1)
tipo
bloque de sujeción en posición flexible (1)
funcionamiento
doble efecto (1)
presión máx. de servicio [bar]
250 (1)
juntas
NBR (1)
conexiones hidráulicas
orificios roscados y conexión por junta tórica (1)
conexión para la estanqueidad del aire
sin (1)
control de posición
sin (1)
fuerza máx. de sujeción [kN]
7 (1)
blocaje exterior o interior
para el blocaje exterior e interior (1)
fuerza máx. de retención [kN]
4 (1)
conexión de fijación separada
con (1)
engrase central
con (1)
Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]juntas
Referencia
Datos CAD
tipo
bloque de sujeción en posición flexible
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR
Propiedades
Cargando…
Referencia
tipo
bloque de sujeción en posición flexible
funcionamiento
doble efecto
presión máx. de servicio [bar]
250
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
conexión para la estanqueidad del aire
sin
control de posición
sin
carrera de sujeción [mm]
2 x 6
fuerza máx. de sujeción [kN]
7
blocaje exterior o interior
para el blocaje exterior e interior
fuerza máx. de retención [kN]
4
conexión de fijación separada
con
engrase central
con
Accesorios (3)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Mandíbula para 4412-974 según la hoja del catálogo B1.732
Referencia
Datos CAD
Descripción
Tornillo de cierre VSD G1/8 ED máx. 400 bar, según la hoja del catálogo F9.300
Cargando…
Ejemplos de aplicación
Bloque de sujeción en posición flexible B1.732

La figura muestra un bloque de sujeción en posición flexible para el blocaje ”flotante” de un brazo aislado de un soporte para un grupo del sector del automóvil, blocado antes en su posición mediante garras giratorias según hoja B 1.880 y B 1.891.
