Válvulas distribuidoras paso nominal 4
presión máx. de servicio 500 bar
Aplicación
Las válvulas distribuidoras de accionamiento directo se utilizan para controlar elementos hidráulicos cuando no es posible o no es práctico un suministro de energía.
Estas válvulas distribuidoras pueden controlar directamente los consumidores o utilizarse como válvulas piloto para dispositivos de conmutación de accionamiento hidráulico.
Los sentidos del fluido cerrados son estancos sin fugas de aceite. El proceso de conmutación es suave y sin golpes. Un tamiz en la conexión de presión protege los asientos de la válvula de las impurezas gruesas.
Datos técnicos
Tipo de construcción: Válvula de asiento de bola estanqueidad hermética
Tipo de conexión: Placa de montaje (véase accesorios)
Rosca de conexión: G 1/4
Posición de montaje: cualquiera, preferiblemente en vertica
Características hidráulicas
Presión máx. de servicio: 500 bar
Caudal máx.: 8 l/min
Sentido del fluido: sólo en la dirección de la flecha según el símbolo de conmutación
Aceite hidráulico: según DIN 51524
Tipos de accionamiento

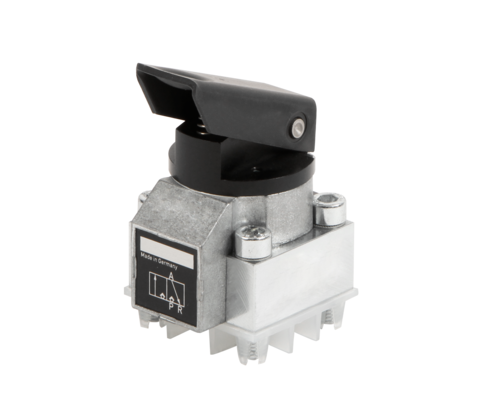

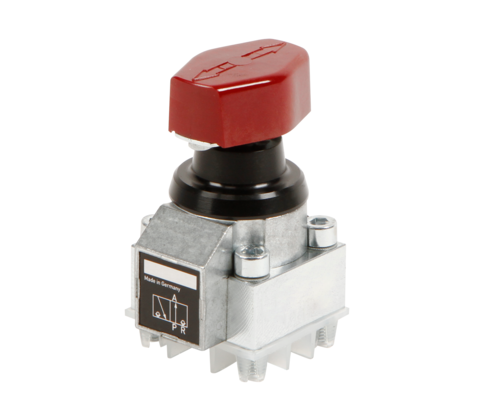

manual: Empuñadura giratoria o Palanca táctil

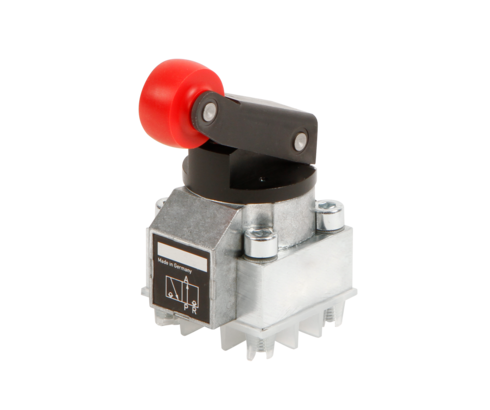

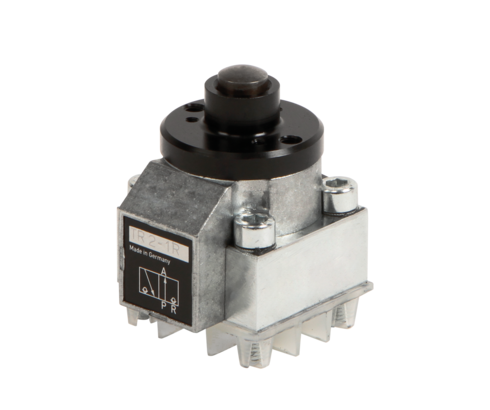

mecánico: Rodillo táctil o Palpador

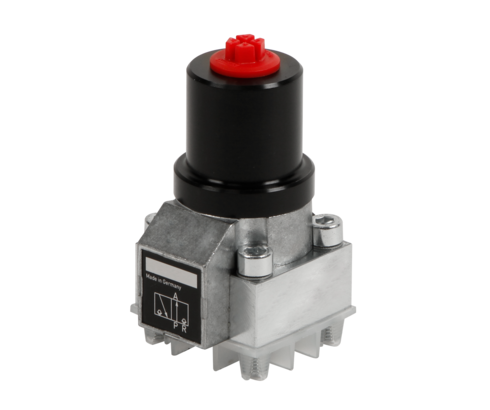

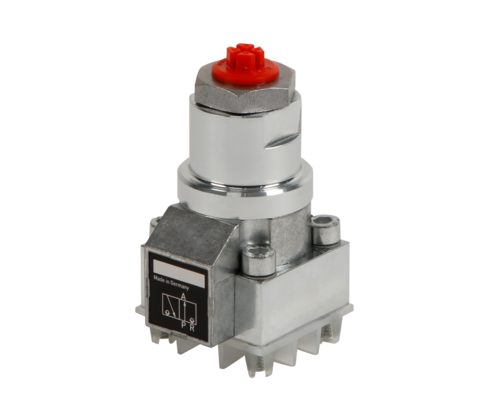

por presión: hidráulica o neumática
Referencia | Datos CAD | tipo | ejecución | presión máx. de servicio [bar] | accionamiento | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Descripción
Junta tórica 5 x 1,5 mm
según la hoja del catálogo C2.320
|
|
Referencia
|
Datos CAD
|
Descripción
Junta tórica 8 x 1,5 mm, NBR
según la hoja del catálogo B1.5091
|
Referencia
|
Datos CAD
|
Descripción
Placa de montaje
según la hoja del catálogo C2.320
|
Referencia
|
Datos CAD
|
Descripción
Válvula antirretorno insertable ER 11
máx. 500 bar, según la hoja del catálogo C2.360
|
