Válvula antirretorno pilotada

Las válvulas antirretorno pilotadas son válvulas de asiento con precarga por muelle y paso libre del fluido de B a A y paso blocado en el sentido contrario, que puede ser desblocado por alimentación de aceite de la conexión de pilotaje „Z“. La presión mínima necesaria para el desblocaje es en función de la contrapresión al orificio A (ver diagrama). En la ejecución con descarga previa se abre una pequeña válvula de asiento instalada en el pistón principal de la válvula.

Esto tiene las ventajas siguientes:

• La presión de pilotaje necesaria para abrir es considerablemente más pequeña, lo que permite la utilización de garras giratorias con relaciones desfavorables de las superficies.
• La reducción de la presión se efectúa relativamente suave. Esto cuida todos los componentes hidráulicos y reduce el nivel de ruido.

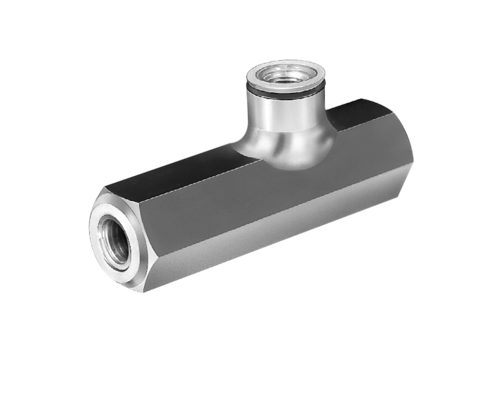

mit Rohrgewindeausführung C2.9511
