Unidades de conexión

de accionamiento manual
para cilindros de simple y doble efecto
presión máx. de servicio 400/500 bar

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Solicitar producto

Consultar precios y disponibilidad

Ir a Carrlane.com

Informaciones de la serie

Descripción

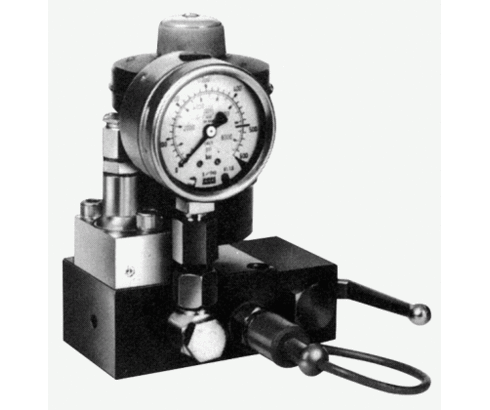

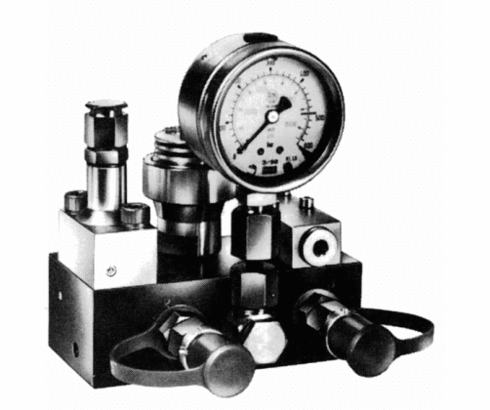

F 9.425 Unidades de conexión

La unidad de conexión se utiliza cuando se separa manualmente el útil de sujeción del generador de presión, p. ej. en sistemas de mecanizado flexible o en casos de aplicaciones de un sólo generador de presión para varios útiles de sujeción.

Se suministra con 2 tamaños de acumuladores diferentes:

Tamaño 1 para útiles de sujeción con gran volumen de aceite
Tamaño 2 para útiles de sujeción con pequeño volumen de aceite

La unidad de acoplamiento es disponible para cilindros de simple y de doble efecto.

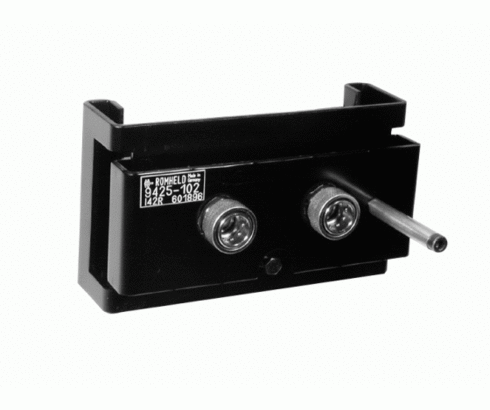

Para el acoplamiento fácil a la ejecución doble efecto es disponible un elemento de conexión múltiple que evita la posibilidad de confusión de las dos conexiones.

Artículos (6)

Cantidad

Referencia	Datos CAD	tipo	funcionamiento	campo de presiones de servicio [bar]	pretensión del gas [bar]
Referencia 9425011	Datos CAD	tipo unidad de acoplamiento	funcionamiento simple efecto	campo de presiones de servicio [bar] 110 - 500	pretensión del gas [bar] 100	Propiedades
Referencia 9425012	Datos CAD	tipo unidad de acoplamiento	funcionamiento simple efecto	campo de presiones de servicio [bar] 110 - 400	pretensión del gas [bar] 100	Propiedades
Referencia 9425016	Datos CAD	tipo unidad de acoplamiento	funcionamiento simple efecto	campo de presiones de servicio [bar] 175 - 500	pretensión del gas [bar] 160	Propiedades
Referencia 9425021	Datos CAD	tipo unidad de acoplamiento	funcionamiento doble efecto	campo de presiones de servicio [bar] 110 - 500	pretensión del gas [bar] 100	Propiedades
Referencia 9425022	Datos CAD	tipo unidad de acoplamiento	funcionamiento doble efecto	campo de presiones de servicio [bar] 110 - 400	pretensión del gas [bar] 100	Propiedades
Referencia 9425026	Datos CAD	tipo unidad de acoplamiento	funcionamiento doble efecto	campo de presiones de servicio [bar] 175 - 500	pretensión del gas [bar] 160	Propiedades

Accesorios (13)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 0840006	Datos CAD /	Descripción Conmutador-selector para cilindros de doble efecto con lámpara avisadora verde con 3 posiciones: „desblocaje-blocaje-conexión" según la hoja del catálogo F9.425
Referencia 0942001	Datos CAD	Descripción Dispositivo de seguridad para manguito según la hoja del catálogo F9.425
Referencia 0942002	Datos CAD	Descripción Dispositivo de seguridad para conector múltiple según la hoja del catálogo F9.425
Referencia 6810540	Datos CAD /	Descripción Central hidráulica con pulsador manual máx. 500 bar, según la hoja del catálogo F9.425
Referencia 6812410	Datos CAD /	Descripción Central hidráulica con pulsador manual máx. 250 bar, según la hoja del catálogo F9.425
Referencia 6818140	Datos CAD /	Descripción Central hidráulica con pulsador manual máx. 160 bar, según la hoja del catálogo F9.425
Referencia 9384100	Datos CAD /	Descripción Manguito para conector múltiple máx. 500 bar, según la hoja del catálogo F9.425
Referencia 9384106	Datos CAD	Descripción Manguito del enchufe rápido de conexión Push-Pull, juntas FKM máx. 500 bar, según la hoja del catálogo F9.381
Referencia 9384206	Datos CAD	Descripción Boquilla del enchufe rápido de conexión Push-Pull, juntas FKM máx. 500 bar, según la hoja del catálogo F9.381
Referencia 9384300	Datos CAD /	Descripción Protector para manguito según la hoja del catálogo F9.381
