Series
F9.361

Tubos flexibles para instalaciones hidráulicas

completamente montados
presión máx. de servicio 250/500 bar
Tubos flexibles para instalaciones hidráulicas
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
F 9.361 Tubos flexibles para instalaciones hidráulicas

Aplicación
Los tubos flexibles para alta presión se utilizan para la transmisión de energía y de señales en sistemas hidráulicos. Esto es válido sobre todo para la conexión de elementos móviles, pero también para la conexión de grupos hidráulicos no fijados en una base común, p.ej. central hidráulica y útil de sujeción.

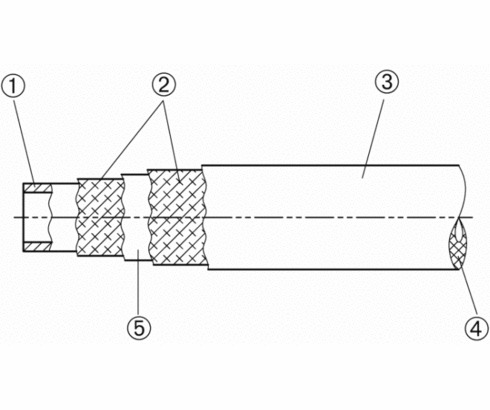

Estructura del tubo flexible
Según la presión de servicio y el paso nominal los tubos flexibles alta presión consisten de una o varias capas de tela, textil o espiral.
1: capa interior
2: capa intermedia
3: capa exterior
4: pared del tubo flexible
5: capa aislante

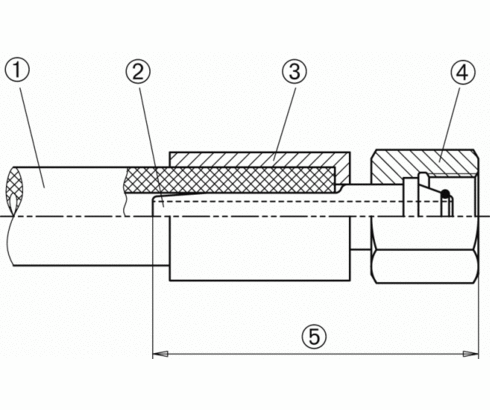

Conexión del tubo flexible
El tubo flexible para alta presión es sólo completamente montado con los racores para tubos flexibles apretados en ambos extremos.
1: tubo flexible
2: boquilla
3: casquillo
4: tuerca de racor
5: racor para tubo flexible

Duración - instrucciones de servicio
La duración incluso la duración en almacén no debe sobrepasar 6 años, el tiempo en almacén 2 años. Temperaturas altas elevadas, ciclos de movimiento frecuentes o frecuencias elevadas de impulso pueden reducir la duración de uso.

Mantenimiento
Antes de la puesta en marcha y por lo menos una vez por año, un experto debe verificar si los tubos flexibles para alta presión están todavía en estado perfecto.

Marcado - tubo flexible
Sobre el tubo flexible hay el marcado siguiente:

  • Nombre o marca del fabricante
  • Número del estándar europeo
  • Tipo
  • Diámetro nominal
  • Trimestre y las dos últimas cifras del año de fabricación


Marcado - racor
Sobre el racor hay el marcado siguiente:

  • Nombre o marca del fabricante
  • Mes de fabricación
  • las dos últimas cifras del año de fabricación
  • Presión nominal PN del racor para tubo flexible
  • Referencia del tubo flexible completo para altas presiones



Instrucciones importantes
El montaje, el uso y el mantenimiento erronéos pueden causar una duración reducida de los tubos flexibles para alta presión.

Artículos (20)
Cargando…
tipo
tubo flexible para alta presión (20)
ejecución
presión máx. de servicio [bar]
Referencia Datos CADtipoejecuciónpresión máx. de servicio [bar]
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6,3 - longitud 500 mm
presión máx. de servicio [bar]
250
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6,3 - longitud 1000 mm
presión máx. de servicio [bar]
250
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6,3 - longitud 1600 mm
presión máx. de servicio [bar]
250
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6,3 - longitud 2500 mm
presión máx. de servicio [bar]
250
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6,3 - longitud seleccionable
presión máx. de servicio [bar]
250
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6 - longitud 500 mm
presión máx. de servicio [bar]
500
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6 - longitud 1000 mm
presión máx. de servicio [bar]
500
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6 - longitud 1600 mm
presión máx. de servicio [bar]
500
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6 - longitud 2500 mm
presión máx. de servicio [bar]
500
Propiedades
Referencia
Datos CAD
tipo
tubo flexible para alta presión
ejecución
DN6 - longitud seleccionable
presión máx. de servicio [bar]
500
Propiedades
