Sensores magnéticos para controles de posición

de cilindros tipo bloque y garras giratorias neumáticas

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Informaciones de la serie

Descripción

G 2.140 Sensores magnéticos para controles de posición de cilindros tipo bloque y garras giratorias neumáticas

Aplicación
Sensores magneticos se utilizan para el control de posición de cilindros tipo bloque y garras giratorias neumáticas de las hojas del catálogo siguientes:

Cilindros tipo bloque con cuerpo de aluminio o de bronce B 1.554
Cilindro tipo bloque con cuerpo de guía B 1.738
Garra giratoria neumática J 7.202

Descripción / Funcionamiento

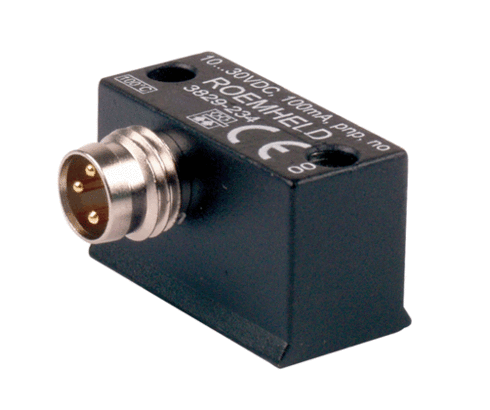

Los sensores magnéticos electrónicos permiten el control de posición del pistón de cilindros con cuerpos no magnetizables (aluminio o bronce).
Un imán permanente anular está fijado al pistón, el campo magnético de éste se controla por un sensor magnético electrónico.
Los sensores magnéticos se fijan al exterior del cuerpo del cilindro en ranuras longitudinales. Los puntos de conexión son regulables por desplazamiento del sensor magnético en las ranuras longitudinales del cuerpo.

Control de varias posiciones
En las ranuras longitudinales del cuerpo del cilindro pueden fijarse varias sensores (según la longitud de la ranura o de la carrera).
La distancia mínima entre los puntos de conexión en una ranura es de 6 mm, en dos ranuras es de 3 mm.

Artículos (9)

Cantidad

Referencia	Datos CAD	tipo	ejecución
Referencia 3829049	Datos CAD	tipo cable de conexión	ejecución M12 codo, 2 diodos luminosos, 3 m	Propiedades
Referencia 3829078	Datos CAD	tipo cable de conexión	ejecución M12 recto, sin diodo luminoso, 3 m	Propiedades
Referencia 3829099	Datos CAD	tipo cable de conexión	ejecución con enchufe acodado M8 - pnp	Propiedades
Referencia 3829106	Datos CAD	tipo repartidor en Y	ejecución conector de enchufe M12, cuadripolar, 3 diodos luminosos, 5 m	Propiedades
Referencia 3829118	Datos CAD	tipo repartidor en Y	ejecución repartidor en Y, codo, 2 diodos luminosos, 0,3 m	Propiedades
Referencia 3829124	Datos CAD	tipo cable de conexión	ejecución con enchufe acodado M8 - npn	Propiedades
Referencia 3829125	Datos CAD	tipo repartidor en Y	ejecución repartidor en Y, recto, sin diodo luminoso, 0,3 m	Propiedades
Referencia 3829234	Datos CAD	tipo sensor magnético	ejecución salida de conmutación pnp	Propiedades
Referencia 3829240	Datos CAD	tipo sensor magnético	ejecución salida de conmutación npn	Propiedades

Técnica

Sensores magnéticos

Influencia del campo magnético por componentes magnetizables en la proximidad del cilindro (p.ej. componentes de acero)
Para garantizar un funcionamiento correcto, se recomienda respetar una distancia mínima de 25 a 30 mm entre el sensor magnético y los componentes magnetizables. Es verdad que el funcionamiento puede garantizarse con una distancia más pequeña, pero esto depende de la situación específica de montaje. En general pueden utilizarse para la fijación del cilindro también tornillos de acero.
En casos límites tornillos de acero no magnetizables (p. ej. tornillos de acero inoxidable (VA)) pueden mejorar el campo magnético.

La influencia del campo magnético por sensores magnéticos en la proximidad del cilindro
Si se montan próximos varios cilindros con sensores magnéticos, los sensores magnéticos pueden influirse y causar fallos de funcionamiento. Un remedio puede ser una chapa de acero magnetizable, que se monta como pantalla entre los cilindros o los sensores magnéticos.
