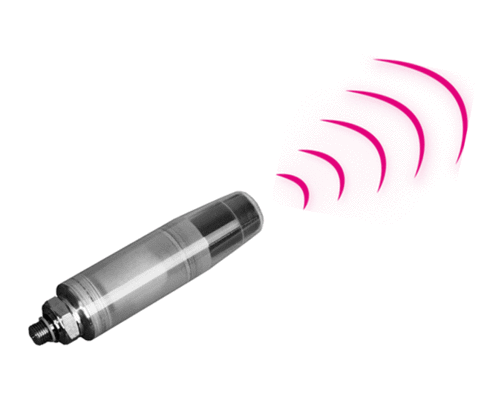

Sensor de presión electrónico con transmisión de radio

Aplicación

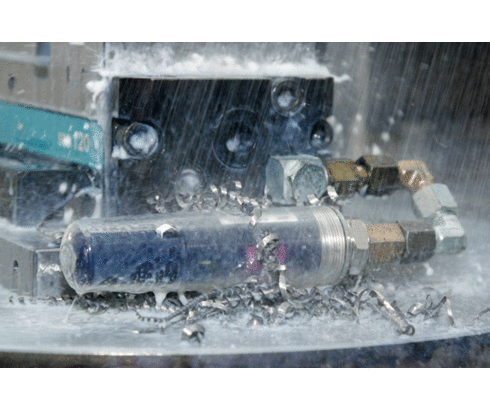

Se utilizan sensores de presión electrónicos con transmisión de radio para el control de presión de útiles de sujeción, cuando

• el tendido de cables no es posible o es demasiado costoso
• la presión debe medirse en lugares de difícil acceso o debe regularse a menudo
• la presión debe medirse de manera confortable en varios lugares al mismo tiempo
• la presión debe controlarse durante la puesta en marcha y el mantenimiento con un esfuerzo mínimo de instalación

En general se trata de instalaciones móviles o giratorias. En una unidad receptora estacionaria con antena pueden configurarse y controlarse hasta 16 sensores de presión.

Descripción

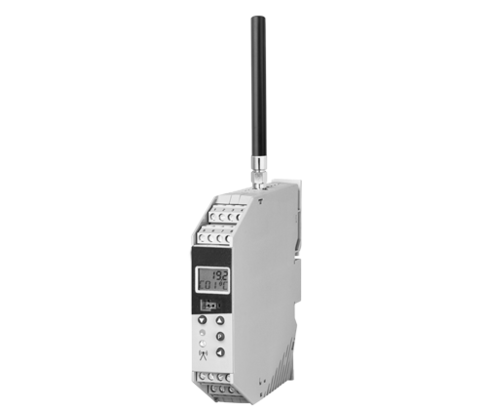

El sensor electrónico funciona según el principio DMS. Los valores medidos se emiten en la banda ISM a la unidad receptora. El alcance en el campo libre es de max. 300 m. La batería de litio intercambiable tiene una vida de hasta un año. El nivel de carga se controla permanentemente. La unidad receptora puede configurarse con el teclado y la pantalla LCD de dos líneas. Es todavía más confortable utilizar el programa de instalación en un ordenador personal o un ordenador portátil que puede conectarse con un cable USB. Un ordenador portátil con un cable mini USB puede conectarse directamente al sensor de presión. De este modo es también posible una medición de presión momentánea, por ejemplo, durante la puesta en marcha y el mantenimiento. La unidad receptora tiene cuatro salidas analógicas libremente configurables (opcional dos salidas de relé) y un interfaz RS485 con protocolo Modbus. Como accesorios está disponible una puerta de enlace Profibus que traduce el protocolo Modbus a un protocolo Profibus.

Instrucciones importantes
El sensor de presión está diseñado para aplicaciones industriales, pero no es apropiado para aplicaciones muy exigentes con la seguridad. Objetos metálicos muy próximos al sensor o a capas y paredes de hormigón reducen el alcance. Entre dos sensores la distancia mínima debería ser de 200 mm. Durante la instalación y el funcionamiento del sensor de presión electrónico no deben producirse cargas electro-estáticas. Deben evitarse campos eléctricos o magnéticos, por ejemplo, transformadores y radioteléfonos.

Aplicación Sensor de presión electrónico
con transmisión de radio F 9.750
