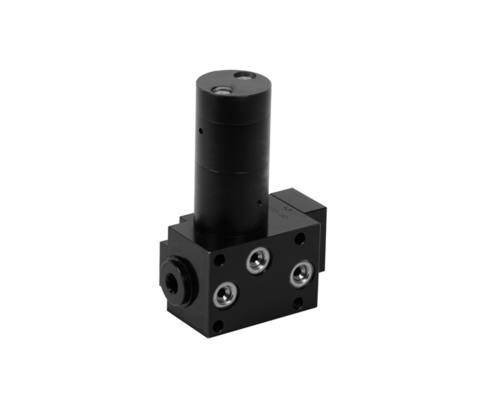

Multiplicadores de presión 1 – 2,6 l/min
presión máx. de servicio hasta 500 bar
doble efecto, con válvula antirretorno pilotada
Descripción
Un pistón está instalado que se conmuta automáticamente en las posiciones finales por una válvula de accionamiento hidráulico. La relación de las superficies del pistón corresponde a la relación de multiplicación. Para conseguir mayor caudal de aceite en la zona de baja presión se recircula al pistón de la bomba mediante una línea bypass. Una válvula antirretorno pilotada cierra la alta presión.
Principio de funcionamiento
El caudal pasa de la entrada IN a través de las válvulas antirretorno RV3 y DV2 a la salida H y después al cilindro hidráulico. Al mismo tiempo, la bomba oscilante OP comienza a trabajar. El caudal a la salida H empieza a disminuir y al alcanzar la presión máx. de servicio se acerca a cero. La bomba mantiene constante la presión en H, hasta tanto la baja presión esté disponible en IN. Entre los orificios IN y R hay una fuga de aceite de aprox.
50 cm3/min, ya que los elementos de la bomba no pueden hermetizarse por razones del funcionamiento. Cuando se descarga la salida IN, la válvula antirretorno DV2 evita una caída de presión en el orificio H. Para hacer retroceder a los cilindros se descarga el orificio IN y se alimenta el orificio R. Por consiguiente las válvulas antirretorno DV1 y DV2 abren y permiten el retorno libre.
Instrucciones importantes
El multiplicador de presión puede generar presiones hidráulicas muy altas. El fabricante del sistema debe prever válvulas de seguridad efectivas contra la elevación de la presión. El multiplicador de presión siempre debe conectarse de modo doble efecto, también cuando sólo se acciona cilindros de simple efecto. Para la alimentación de aceite, el orificio R debe estar sin presión, para que la bomba y las válvulas antirretorno pilotadas puedan trabajar perfectamente. Mientras haya presión en IN, el pistón de la bomba tiene una fuga interior, que sale por el orificio de retorno R.
Accesorio: Válvula de secuencia
En cuanto haya presión en el orificio IN, la bomba oscilante comienza a trabajar y ya consume una parte del caudal disponible. Con ello se prolonga el tiempo de sujeción.
Mediante la válvula de secuencia de montaje adosado, la bomba se conecta sólo cuando es realmente necesaria. De este modo, puede lograrse una clara reducción del tiempo de sujeción, sobre todo
- en instalaciones con una bomba de baja presión relativamente pequeña y/o
- si se debe llenar un volumen relativamente grande en el lado de alta presión.
Además, es posible activar la alta presión sólo cuando un determinado nivel de presión ha sido alcanzado.
Referencia | Datos CAD | tipo | ejecución | funcionamiento | conexión hidráulica | |
---|---|---|---|---|---|---|
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
| |||||
Referencia
|
Propiedades
|
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Datos CAD
|
Descripción
Válvula de secuencia DN 4, montaje adosado
con válvula antirretorno
campo de regulación: 10 hasta 150 bar
máx. 500 bar, según la hoja del catálogo C2.954
|
Referencia
|
Descripción
Arandela juta Kantseal 18,77 x 1,68 mm
según la hoja del catálogo D8.757
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M5 x 35 mm – 8.8
según la hoja del catálogo D8.757
|
