    B1.480

    Módulo enroscable hidráulico

    a tracción, simple y doble efecto
    con bulón antigiro
    presión máx. de servicio 500 bar
    Módulo enroscable hidráulico
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción

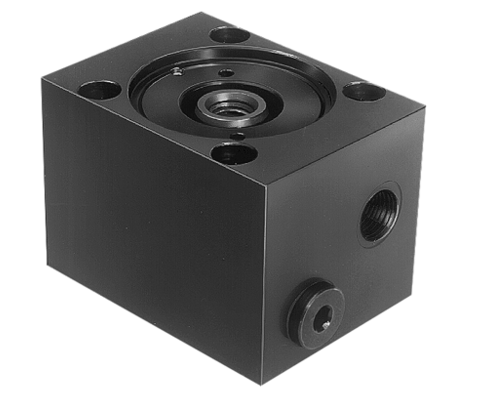

    B 1.480 Módulo enroscable hidráulico

    El módulo enroscable hidráulico, a tracción ha sido desarrollado para enroscarlo en:

    • cuerpos normalizados
    • cuerpos del útil o bloques
    • placas base de útiles
      o placas intermedias para paletas
      o mesas de la máquina



    Artículos (2)
    forma del cuerpo
    ejecución enroscable (2)
    tipo
    módulo enroscable hidráulico (2)
    funcionamiento
    simple y doble efecto (2)
    presión máx. de servicio [bar]
    500 (2)
    conexiones hidráulicas
    para orificios taladrados (2)
    función de centraje
    sin centraje (2)
    diámetro de sujeción mín. [mm]
    dependiente del alojamiento (2)
    diámetro de sujeción máx. [mm]
    dependiente del alojamiento (2)
    fuerza máx. de sujeción inclinada [kN]
    24.5 (2)
    junta
    NBR (2)
    control de apoyo
    sin (2)
    conexión para la estanqueidad del aire
    sin (2)
    Referencia Datos CADtipofuncionamientopresión máx. de servicio [bar]conexiones hidráulicas
    Referencia
    1574811
    Datos CAD
    tipo
    módulo enroscable hidráulico
    funcionamiento
    simple y doble efecto
    presión máx. de servicio [bar]
    500
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1574812
    Datos CAD
    tipo
    módulo enroscable hidráulico
    funcionamiento
    simple y doble efecto
    presión máx. de servicio [bar]
    500
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1574811
    tipo
    módulo enroscable hidráulico
    funcionamiento
    simple y doble efecto
    presión máx. de servicio [bar]
    500
    conexiones hidráulicas
    para orificios taladrados
    función de centraje
    sin centraje
    forma del cuerpo
    ejecución enroscable
    diámetro de sujeción mín. [mm]
    dependiente del alojamiento
    diámetro de sujeción máx. [mm]
    dependiente del alojamiento
    fuerza máx. de sujeción inclinada [kN]
    24.5
    junta
    NBR
    control de apoyo
    sin
    conexión para la estanqueidad del aire
    sin
    Referencia
    1574812
    tipo
    módulo enroscable hidráulico
    funcionamiento
    simple y doble efecto
    presión máx. de servicio [bar]
    500
    conexiones hidráulicas
    para orificios taladrados
    función de centraje
    sin centraje
    forma del cuerpo
    ejecución enroscable
    diámetro de sujeción mín. [mm]
    dependiente del alojamiento
    diámetro de sujeción máx. [mm]
    dependiente del alojamiento
    fuerza máx. de sujeción inclinada [kN]
    24.5
    junta
    NBR
    control de apoyo
    sin
    conexión para la estanqueidad del aire
    sin
    Ejemplos de aplicación
    Módulos enroscables hidráulicos B1.480

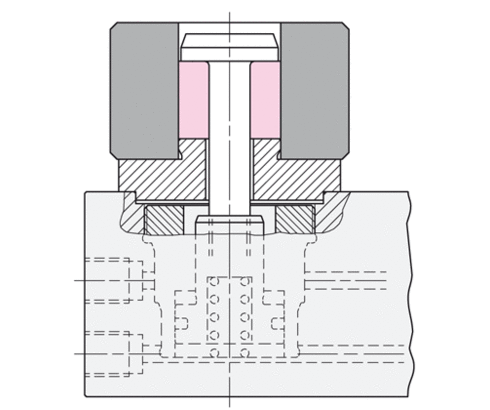

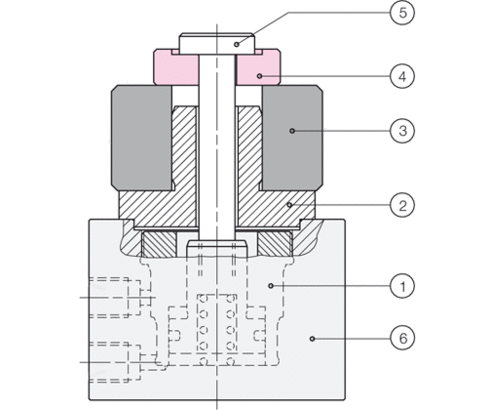

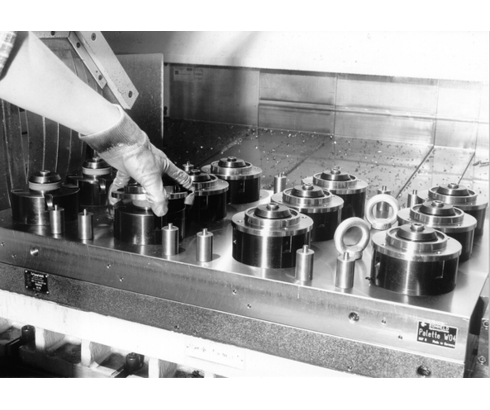

    La instalación de módulos de sujeción hidráulica en la placa base de un dispositivo de sujeción múltiple.

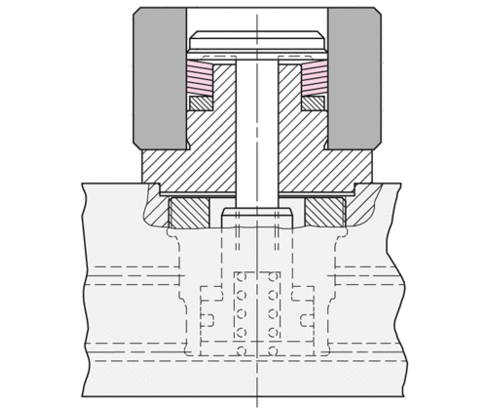

    La transmisión de la fuerza de sujeción se efectúa mediante un elemento tensor de muelle elástico Ø 50 x Ø 17 x 32 mm de espesor. Las piezas a mecanizar se centran mediante la cabeza de la brida de alojamiento. En un tal dispositivo no se necesita ni una llave para tuercas ni la utilización de una arandela partida para efectuar la sujeción.

    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
