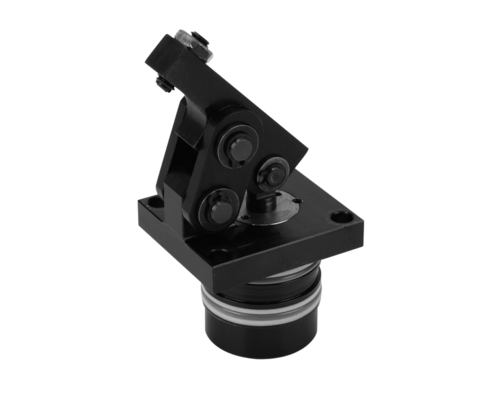

Mini-brida a palanca 120 bar
doble efecto,
presión máx. de servicio 120 bar
Aplicación
La brida a palanca mini es un elemento de sujeción hidráulico de bajo coste para piezas a mecanizar de paredes delgadas en espacios reducidos.
La cinemática particular permite la sujeción casi sin fuerzas transversales de piezas a mecanizar muy sensibles a deformaciones. Un hueco en la pieza a mecanizar un poco más ancho que la palanca de sujeción es suficiente como zona de sujeción.
Esta serie está concebida para la conexión directa a la hidráulica de la máquina con una presión máx. de servicio de 120 bar.
Descripción
Al recibir la presión de aceite el pistón se desplaza hacia arriba y la palanca de sujeción gira a través de las palancas oscilantes hacia adelante y simultanéamente hacia abajo sobre la pieza a mecanizar. La fuerza del pistón cambia de dirección180° (actuando sobre la palanca de sujeción) disponiendo así de ella casi sin pérdidas como fuerza de sujeción. Al desblocar la palanca de sujeción con tornillo de presión pendular se retira detrás del borde delantero de la brida, lo que permite la carga y descarga dela pieza a mecanizar sin impedimientos.
Piezas a mecanizar muy sensibles a deformaciones se blocan casi sin fuerzas transversales, si la superficie de sujeción está en la altura de los bulones cojinete de la palanca de sujeción (34 mm sobre la superficie de la brida).
La palanca de sujeción larga de suministro opcional está prevista para adaptaciones según las especificaciones del cliente.
Referencia | Datos CAD | tipo | funcionamiento | presión máx. de servicio [bar] | juntas | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
