Informaciones de la serie
Descripción

Ventajas

  • Herramientas especiales óptimamente adaptadas para el montaje y desmontaje de juntas para elementos hidráulicos

Herramientas

  • Juego de extractores - Picker set 5
  • Casquillos de calibrado para juntas exteriores
  • Mandriles calibradores para juntas interiores

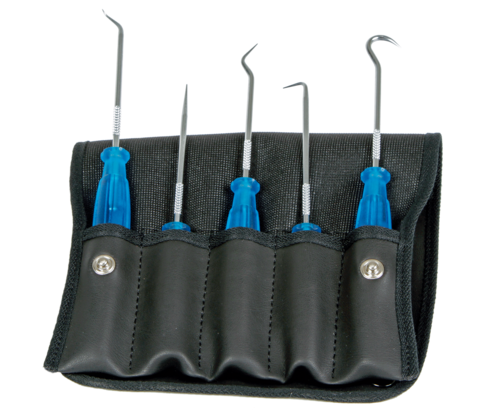

Juego de extractores - Picker set 5

El juego de extractores para quitar juntas contiene 5 herramientas especiales en una bolsa de sobre. Con estas herramientas de forma variada y con forma de gancho, las juntas se pueden retirar de las ranuras de junta. Las herramientas están especialmente redondeadas en la parte delantera para proteger las juntas.

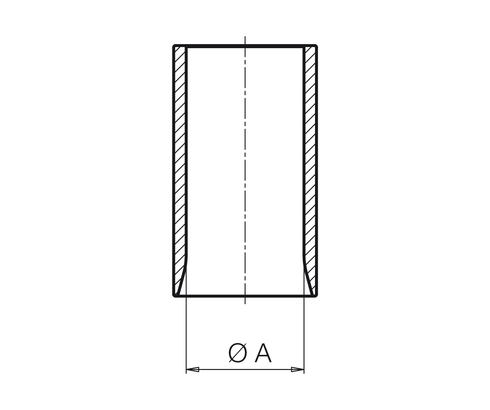

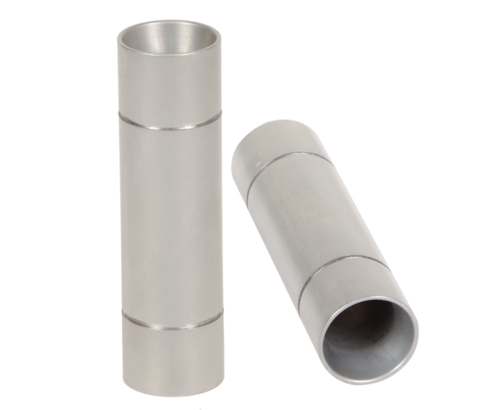

Casquillos de calibrado para juntas exteriores

Casquillos de ajuste preciso para el diámetro exterior correspondiente con picos de entrada especiales para calibrar juntas exteriores recién montadas. La herramienta se utiliza para devolver las juntas previamente expandidas a su diámetro de junta original. Al montar el elemento hidráulico, el casquillo de calibrado evita daños posteriores de montaje causados por juntas que sobresalen de la ranura.

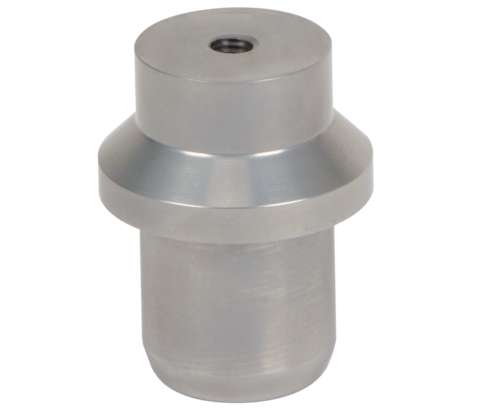

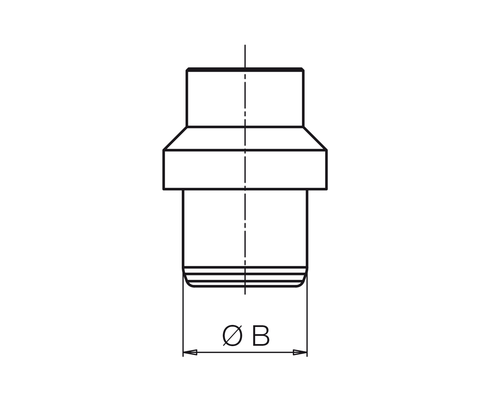

Mandriles calibradores intercambiables para juntas interiores

Herramienta combinada para el montaje de juntas y rascadores
Mandril de ajuste preciso para el diámetro interior correspondiente con picos de entrada especiales para calibrar juntas interiores recién montadas. La herramienta se utiliza para devolver las juntas previamente deformadas para el montaje a su diámetro de junta original. De este modo se evitan daños posteriores de las juntas o de montaje causados por juntas que sobresalen de la ranura durante el montaje del elemento hidráulico.
Para el montaje de un rascador, que debe introducirse a presión en la ranura de la cabeza del elemento, se dispone de una superficie de tope especial. De este modo, el rascador se puede insertar de forma segura en la ranura.

Atención:
Sólo se puede utilizar en combinación con el soporte para mandriles calibradores intercambiables. Esto es necesario una vez y apropiado para todos los mandriles calibradores intercambiables.

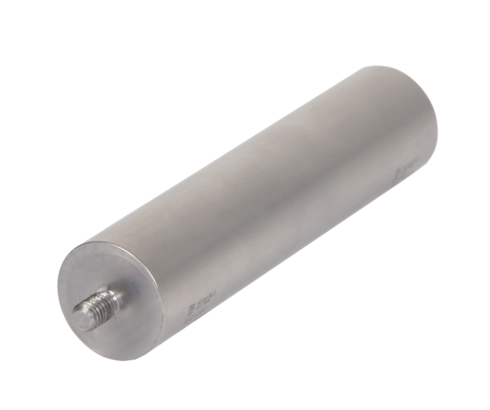

Soporte para mandriles calibradores intercambiables

Soporte para herramienta de junta y rascador
Herramienta básica para la inserción del rascador, se utiliza como herramienta básica para cada mandril calibrador intercambiable. Apropiado para todos los mandriles calibradores intercambiables.

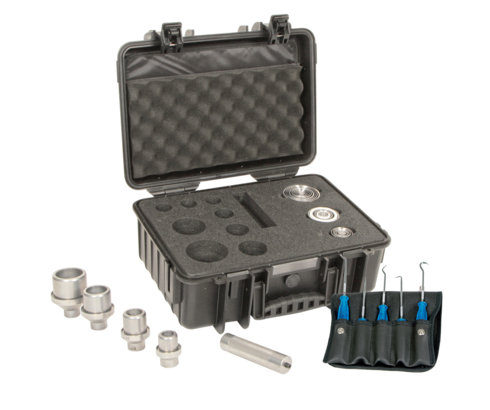

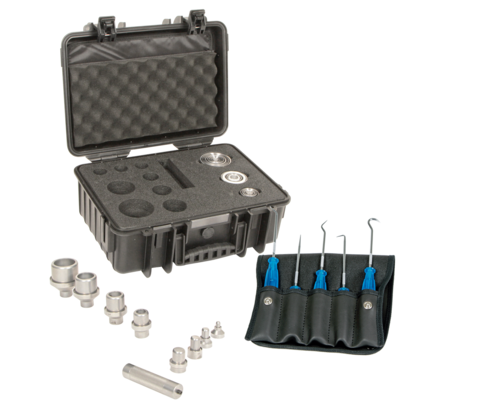

Caja de herramientas hidráulicas "Comfort 31"

Herramientas de calibrado y montaje
17 casquillos de calibrado, 8 mandriles calibradores intercambiables plus soporte, juego de extractores Picker set 5, instrucciones

Artículos (28)
Cargando…
tipo
ejecución
Referencia Datos CADtipoejecución
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 10 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 16 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 20 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 25 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 32 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 40 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 50 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 63 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 12 mm
Propiedades
Referencia
Datos CAD
/
tipo
casquillo de calibrado
ejecución
Ø 14 mm
Propiedades
Cargando…
Referencia
tipo
casquillo de calibrado
ejecución
Ø 10 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 16 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 20 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 25 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 32 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 40 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 50 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 63 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 12 mm
Referencia
tipo
casquillo de calibrado
ejecución
Ø 14 mm
