    B1.8921

    Garras giratorias

    doble efecto, ejecución enroscable
    sin dispositivo de seguridad de giro mecanismo de giro reforzado
    sin y con vástago de conmutación, para el control de posición
    presión máx. de servicio 500 bar
    Garras giratorias
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Informaciones de la serie
    Descripción

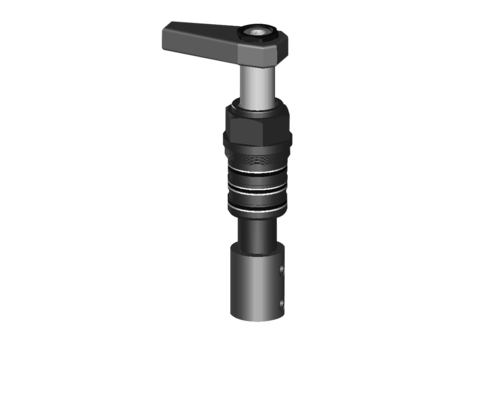

    B 1.8921 Garras giratorias con mecanismo de giro reforzado

    La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban quedar libres durante la carga y descarga de las piezas. Gracias al mecanismo robusto de giro y el vástago de conmutación prolongado, estas garras giratorias son particularmente indicadas para

    • Útiles de sujeción con carga de las herramientas mediante sistemas de manipulación
    • Trenes de transferencia
    • Sistemas de prueba y de ensayo para motores, cajas de engranajes, ejes, etc.
    • Sistemas de fabricación completamente automáticos
    • Líneas de montaje


    Esta serie es un desarollo posterior de las garras giratorias probadas de ROEMHELD con el fin de mejorar la seguridad de proceso en sistemas combinados de sujeción.
    Las características más importantes son:

    1. Eliminación del dispositivo de seguridad de giro
    En el caso de una colisión suave con la brida de sujeción durante la carga y la descarga del útil, la posición angular de la brida queda mantenida. También el peso de la brida de sujeción o una velocidad de giro más elevada son menos importantes.

    2. Mecanismo de giro reforzado
    El mecanismo de giro reforzado puede soportar una colisión de la brida de sujeción con la pieza durante el blocaje hasta una presión de 100 bar.

    3. Rascador FKM
    Tiene una gran estabilidad química al utilizar líquidos refrigerantes agresivos.

    4. Diversas formas de cuerpos
    Brida abajo: hoja B 1.8811
    Brida arriba: hoja B 1.8801

    Artículos (56)
    forma del cuerpo
    ejecución enroscable (56)
    alojamiento para la brida de sujeción
    cono 1:10 (56)
    carrera de sujeción [mm]
    carrera de giro [mm]
    carrera total [mm]
    ángulo de giro [°]
    sentido de giro
    funcionamiento
    doble efecto (56)
    diámetro del pistón [mm]
    diámetro del vástago [mm]
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500 (56)
    juntas
    NBR (56)
    conexiones hidráulicas
    para orificios taladrados (56)
    control de posición
    campo de presión
    alta presión (56)
    vástago prolongado pasante
    fuerza máx. de sujeción [kN]
    mecanismo de giro
    reforzado (56)
    dispositivo de seguridad de giro
    sin (56)
    Interrogación del
    material del rascador
    Referencia Datos CADfuncionamientodiámetro del pistón [mm]diámetro del vástago [mm]fuerza de tracción máx. [kN]
    Referencia
    1895101VDH35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895101VDM35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895101VMH35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895101VMM35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895121VDH35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895121VDM35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895121VMH35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895121VMM35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895131VDH35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895131VDM35
    Datos CAD
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1895101VDH35
    funcionamiento
    doble efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    22
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    16.5
    mecanismo de giro
    reforzado
    dispositivo de seguridad de giro
    sin
    Interrogación del
    sin
    ángulo de giro [°]
    90
    sentido de giro
    derecha
    carrera de giro [mm]
    13
    carrera total [mm]
    35
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
