    B1.880

    Garras giratorias con dispositivo de seguridad de giro

    brida arriba, simple y doble efecto
    presión máx. de servicio 500 bar
    Garras giratorias con dispositivo de seguridad de giro
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción
    B 1.880 Garras giratorias con dispositivo de seguridad de giro

    La aplicación de las garras hidráulicas es muy apropiado para dispositivos en los cuales los puntos de sujeción deban de quedar libres durante la carga y descarga de las piezas.

    Este elemento hidráulico de sujeción es un cilindro a tracciòn. Una parte de la carrera total se utiliza para el giro del pistón (carrera de giro).

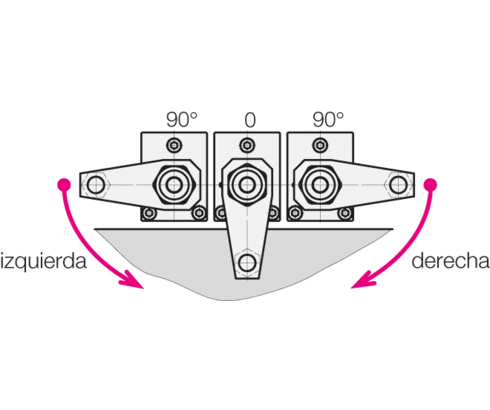

    Sentido de giro
    Alternativamente se suministran las garras con giro a la derecha o a la izquierda o sin giro (0°), partiendo de la posición inicial. Los ángulos de giro normales son 45°, 60° y 90° ±2°. Angulo de giro especial sobre demanda. Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda.

    sentido de giro de la garra giratoria
    sentido de giro de la garra giratoria
    Artículos (196)
    forma del cuerpo
    brida arriba (196)
    alojamiento para la brida de sujeción
    cono 1:10 (196)
    carrera de sujeción [mm]
    carrera de giro [mm]
    carrera total [mm]
    ángulo de giro [°]
    sentido de giro
    funcionamiento
    diámetro del pistón [mm]
    diámetro del vástago [mm]
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500 (196)
    juntas
    NBR (196)
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica (196)
    control de posición
    sin (196)
    campo de presión
    alta presión (196)
    vástago prolongado pasante
    sin (196)
    fuerza máx. de sujeción [kN]
    mecanismo de giro
    estándar (196)
    dispositivo de seguridad de giro
    con (196)
    Interrogación del
    sin (196)
    material del rascador
    Referencia Datos CADfuncionamientodiámetro del pistón [mm]diámetro del vástago [mm]fuerza de tracción máx. [kN]
    Referencia
    1883103
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883123
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883133
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883203
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883223
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883233
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1883243
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    Propiedades
    Referencia
    1885103
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1885123
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1885133
    Datos CAD
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    Propiedades
    Referencia
    1883103
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    90
    sentido de giro
    derecha
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883123
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    60
    sentido de giro
    derecha
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883133
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    45
    sentido de giro
    derecha
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883203
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    90
    sentido de giro
    izquierda
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883223
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    60
    sentido de giro
    izquierda
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883233
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    11
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    45
    sentido de giro
    izquierda
    carrera de giro [mm]
    7
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1883243
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    20
    fuerza de tracción máx. [kN]
    8.84
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    18
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    6.5
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    sentido de giro
    ninguno
    carrera de giro [mm]
    carrera total [mm]
    18
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1885103
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    14
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    16
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    90
    sentido de giro
    derecha
    carrera de giro [mm]
    8
    carrera total [mm]
    22
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1885123
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    14
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    16
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    60
    sentido de giro
    derecha
    carrera de giro [mm]
    8
    carrera total [mm]
    22
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Referencia
    1885133
    funcionamiento
    simple efecto
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    32
    fuerza de tracción máx. [kN]
    22.6
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    orificios roscados y conexión por junta tórica
    forma del cuerpo
    brida arriba
    control de posición
    sin
    campo de presión
    alta presión
    carrera de sujeción [mm]
    14
    vástago prolongado pasante
    sin
    fuerza máx. de sujeción [kN]
    16
    mecanismo de giro
    estándar
    dispositivo de seguridad de giro
    con
    Interrogación del
    sin
    ángulo de giro [°]
    45
    sentido de giro
    derecha
    carrera de giro [mm]
    8
    carrera total [mm]
    22
    material del rascador
    FKM
    alojamiento para la brida de sujeción
    cono 1:10
    Accesorios (36)
    Referencia Datos CAD Descripción
    Referencia
    0341100
    Datos CAD
    /
    Descripción
    Rascador metálico para diámetro del vástago 32 mm según la hoja del catálogo B1.852
    Referencia
    0341101
    Datos CAD
    /
    Descripción
    Rascador metálico completo para serie 1847 según la hoja del catálogo B1.853
    Referencia
    0341102
    Datos CAD
    /
    Descripción
    Rascador metálico, completo para serie 1897 según la hoja del catálogo B1.880
    Referencia
    0341107
    Datos CAD
    Descripción
    Rascador metálico para diámetro del vástago 20 mm según la hoja del catálogo B1.852
    Referencia
    0354000
    Datos CAD
    Descripción
    Brida articulada completa para 18X3-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
    Referencia
    0354001
    Datos CAD
    Descripción
    Brida de sujeción para 18X3-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
    Referencia
    0354002
    Datos CAD
    Descripción
    Brida articulada completa para 18X5-XXX con soporte, material: GGG-40 máx. 500 bar, según la hoja del catálogo B1.880
    Referencia
    0354003
    Datos CAD
    Descripción
    Brida de sujeción completa para 18X5-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
    Referencia
    0354005
    Datos CAD
    Descripción
    Brida de sujeción completa para 18X7-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
    Referencia
    0354042
    Datos CAD
    Descripción
    Brida de sujeción completa para 18X6-XXX con rosca, material: 42CrMo4 máx. 200 bar, según la hoja del catálogo B1.880
    Ejemplos de aplicación

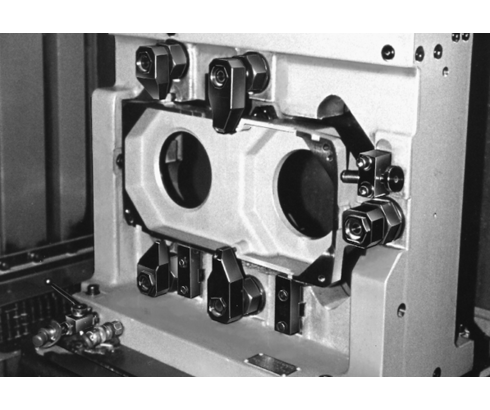

    Ejemplo de aplicación 1

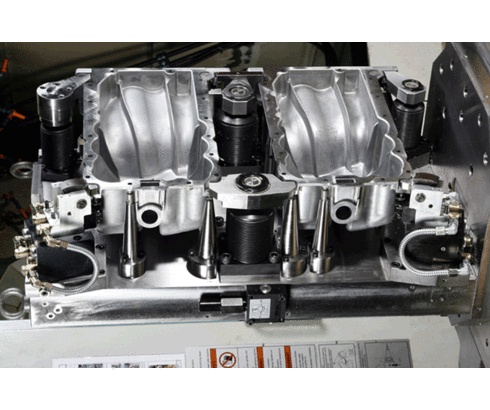

    Aplicación de garras giratorias en un útil de sujeción doble para cárteres de aceite para automóviles.

    Ejemplo de aplicación 2
    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
