Series
B1.849

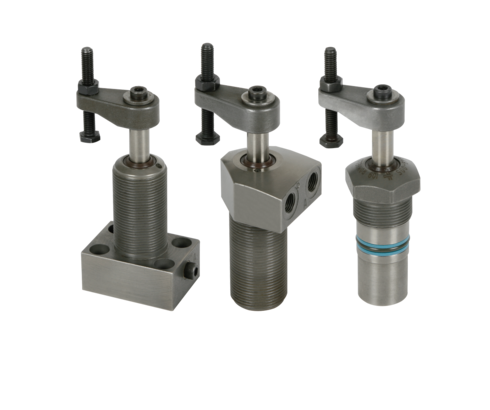

Garras giratorias compactas
brida abajo, brida arriba, ejecución enroscable
simple efecto, presión máx. de servicio 350 bar
simple efecto, presión máx. de servicio 350 bar
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción
B 1.849 Garras giratorias compactas
La aplicación de las garras hidráulicas es muy apropiada para dispositivos en los cuales los puntos de sujeción deban de quedar libres durante la carga y descarga de las piezas.
Sentido de giro orientable
El sentido de giro de cada garra giratoria puede cambiarse también posteriormente, como se describe en las instrucciones de funcionamiento. Los ángulos de giro normales son 45°, 60° und 90° ±2°.
Angulo de giro especial sobre demanda
Otras variantes, como p.ej. versiones con rascador metálico, sobre demanda
