Series
B1.8491

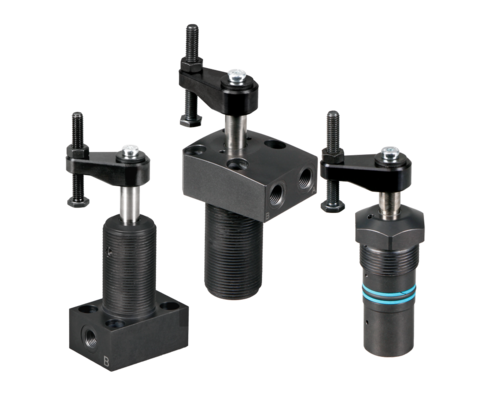

Garras giratorias compactas con mecanismo de giro reforzado

Brida abajo, brida arriba, ejecución enroscable,
rascador protegido metálicamente,
de doble efecto, presión máx. de servicio 350 bar
Garras giratorias compactas con mecanismo de giro reforzado
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción
B 1.8491 Garras giratorias compactas con mecanismo de giro reforzado

Sentido de giro
Las garras están disponibles de manera optativa con giro a la derecha, a la izquierda o sin giro (0°).

Ventajas
 ● Fuerza de sujeción elevada a presión de servicio reducida
 ● Diseño compacto
 ● Mecanismo de giro robusto
 ● Rascador protegido metálicamente
 ● Juntas de FKM de serie
 ● Ángulo de giro especial de serie





Artículos (21)
Cargando…
forma del cuerpo
alojamiento para la brida de sujeción
cono 1:10 (21)
carrera de sujeción [mm]
carrera de giro [mm]
carrera total [mm]
16 (21)
ángulo de giro [°]
sentido de giro
funcionamiento
doble efecto (21)
diámetro del pistón [mm]
14 (21)
diámetro del vástago [mm]
10 (21)
fuerza de tracción máx. [kN]
2.63 (21)
presión máx. de servicio [bar]
350 (21)
juntas
FKM (21)
conexiones hidráulicas
control de posición
sin (21)
vástago prolongado pasante
sin (21)
fuerza máx. de sujeción [kN]
2.2 (21)
rascador
rascador protegido metálicamente (21)
mecanismo de giro
robusto (21)
dispositivo de seguridad de giro
sin (21)
Referencia Datos CADfuncionamientodiámetro del pistón [mm]diámetro del vástago [mm]fuerza de tracción máx. [kN]
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
Propiedades
Cargando…
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
sentido de giro
sin
carrera de giro [mm]
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
45
sentido de giro
izquierda
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
60
sentido de giro
izquierda
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
90
sentido de giro
izquierda
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
45
sentido de giro
derecha
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
60
sentido de giro
derecha
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
90
sentido de giro
derecha
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida abajo
control de posición
sin
carrera de sujeción [mm]
16
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
sentido de giro
sin
carrera de giro [mm]
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida abajo
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
45
sentido de giro
izquierda
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Referencia
funcionamiento
doble efecto
diámetro del pistón [mm]
14
diámetro del vástago [mm]
10
fuerza de tracción máx. [kN]
2.63
presión máx. de servicio [bar]
350
juntas
FKM
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida abajo
control de posición
sin
carrera de sujeción [mm]
8
vástago prolongado pasante
sin
fuerza máx. de sujeción [kN]
2.2
rascador
rascador protegido metálicamente
mecanismo de giro
robusto
dispositivo de seguridad de giro
sin
ángulo de giro [°]
60
sentido de giro
izquierda
carrera de giro [mm]
8
carrera total [mm]
16
alojamiento para la brida de sujeción
cono 1:10
Accesorios (7)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Brida de sujeción completa para 1849-0XX y 1850-XXX máx. 350 bar, según la hoja del catálogo B1.849
Referencia
Datos CAD
Descripción
Brida articulada doble completa para 1849-0XX y 1850-XXX máx. 350 bar, según la hoja del catálogo B1.849
Referencia
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Tornillo M 5 x 10 mm – DIN 7984 según la hoja del catálogo B1.849
Referencia
Datos CAD
Descripción
Arandela 5,3 – DIN 7349 según la hoja del catálogo B1.849
Referencia
Datos CAD
Descripción
Tuerca ranurada DIN 1804 M27 x 1,5 mm según la hoja del catálogo B1.849
Referencia
Datos CAD
Descripción
Brida de sujeción, pieza bruta 106 x 20 x 12 mm según la hoja del catálogo B1.849
Cargando…
