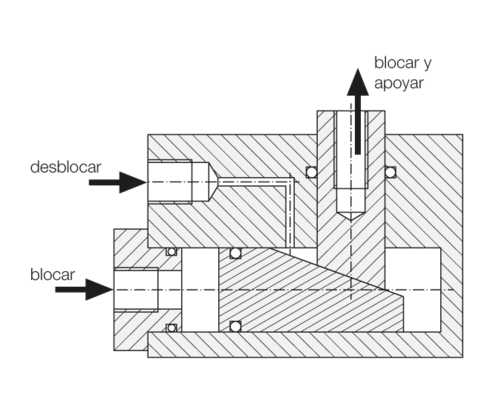

Elementos de sujeción y de apoyo con función «Fail-Safe»

Función «Fail-Safe»
Se mantiene la fuerza de sujeción íntegra, tanto en caso de caída de presión como de pérdida total de presión. Esto se consigue mediante el apriete con autorretención del bulón de sujeción.

Descripción
Las fuerzas dirigidas contra la fuerza de sujeción, p.ej. fuerzas de mecanizado, se soportan sin elasticidad notable del piston en forma de cuña. La fuerza antagonista no debe sobrepa­sar la fuerza de sujeción máx. (ver tabla).
La rosca del bulón de sujeción permite enros­car tornillos de presión para variar las alturas o tornillos de presión adaptados con forma. El cuerpo permite diferentes posibilidades de fijación y de conexión. La alimentación de aceite se realiza por el lado central mediante racores o alternativamente por orificios taladrados con conexión.

Elemento de sujeción y de apoyo B 1.730
