    Series
    G3.812

    Elementos de posicionado laterales

    10 - 300 N - sistema WPR
    Elementos de posicionado laterales
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Sobre demanda.
    Informaciones de la serie
    Descripción

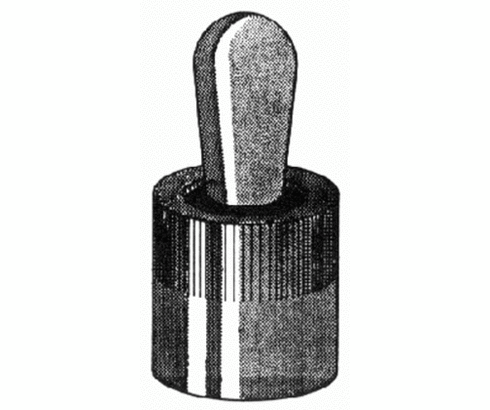

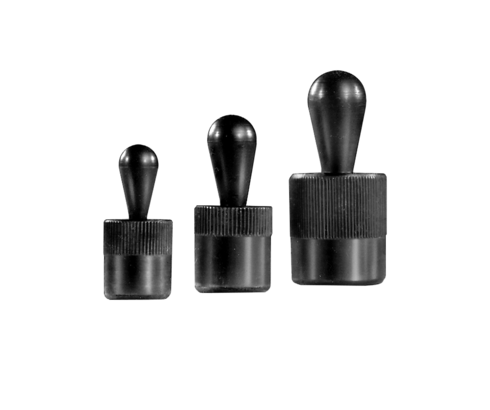

    G 3.812 Elementos de posicionado laterales

    Estos elementos de posicionadores laterales fueron desarrollados para el posicionado y el blocaje rápidos, seguros y económicos de piezas dentro del campo de fuerza de sujeción de 10 a 300 N.

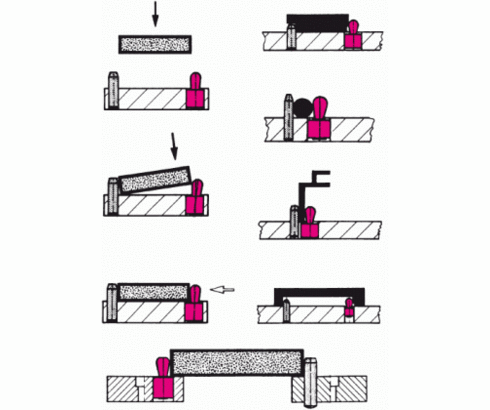

    Funcionamiento
    La fuerza de sujeción se determina por la flexión ejercida sobre la pieza contra pasadores cilíndricos de tope.

    Con junta
    Los tipos 3112 1XX se suministran con junta de protección contra pequeñas virutas y líquidos refrigerantes, muy apropiados para útiles de sujeción (mecanizado por corte de virutas).

    Sin junta
    Los tipos 3112 0XX sin juntas son los apropiados para útiles de montaje y soldadura.







    Artículos (30)
    Ø de montaje A [mm]
    perno de presión Ø B [mm]
    fuerza máx. de sujeción [N]
    estanqueidad
    Referencia Datos CADØ de montaje A [mm]perno de presión Ø B [mm]fuerza máx. de sujeción [N]estanqueidad
    Referencia
    3112000
    Datos CAD
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    10
    estanqueidad
    sin
    Propiedades
    Referencia
    3112001
    Datos CAD
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    20
    estanqueidad
    sin
    Propiedades
    Referencia
    3112002
    Datos CAD
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    40
    estanqueidad
    sin
    Propiedades
    Referencia
    3112003
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    20
    estanqueidad
    sin
    Propiedades
    Referencia
    3112004
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    50
    estanqueidad
    sin
    Propiedades
    Referencia
    3112005
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    100
    estanqueidad
    sin
    Propiedades
    Referencia
    3112006
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    40
    estanqueidad
    sin
    Propiedades
    Referencia
    3112007
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    75
    estanqueidad
    sin
    Propiedades
    Referencia
    3112008
    Datos CAD
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    150
    estanqueidad
    sin
    Propiedades
    Referencia
    3112009
    Datos CAD
    Ø de montaje A [mm]
    12
    perno de presión Ø B [mm]
    8
    fuerza máx. de sujeción [N]
    50
    estanqueidad
    sin
    Propiedades
    Referencia
    3112000
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    10
    estanqueidad
    sin
    Referencia
    3112001
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    20
    estanqueidad
    sin
    Referencia
    3112002
    Ø de montaje A [mm]
    6
    perno de presión Ø B [mm]
    3
    fuerza máx. de sujeción [N]
    40
    estanqueidad
    sin
    Referencia
    3112003
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    20
    estanqueidad
    sin
    Referencia
    3112004
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    50
    estanqueidad
    sin
    Referencia
    3112005
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    5
    fuerza máx. de sujeción [N]
    100
    estanqueidad
    sin
    Referencia
    3112006
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    40
    estanqueidad
    sin
    Referencia
    3112007
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    75
    estanqueidad
    sin
    Referencia
    3112008
    Ø de montaje A [mm]
    10
    perno de presión Ø B [mm]
    6
    fuerza máx. de sujeción [N]
    150
    estanqueidad
    sin
    Referencia
    3112009
    Ø de montaje A [mm]
    12
    perno de presión Ø B [mm]
    8
    fuerza máx. de sujeción [N]
    50
    estanqueidad
    sin
    Accesorios (5)
    Referencia Datos CAD Descripción
    Referencia
    3112140
    Datos CAD
    /
    Descripción
    Herramienta de montaje para elemento de posicionado lateral Ø 3 mm según la hoja del catálogo G3.812
    Referencia
    3112141
    Datos CAD
    /
    Descripción
    Herramienta de montaje para elemento de posicionado lateral Ø 5 mm según la hoja del catálogo G3.812
    Referencia
    3112142
    Datos CAD
    /
    Descripción
    Herramienta de montaje para elemento de posicionado lateral Ø 6 mm según la hoja del catálogo G3.812
    Referencia
    3112143
    Datos CAD
    /
    Descripción
    Herramienta de montaje para elemento de posicionado lateral Ø 8 mm según la hoja del catálogo G3.812
    Referencia
    3112144
    Datos CAD
    /
    Descripción
    Herramienta de montaje para elemento de posicionado lateral Ø 10 mm según la hoja del catálogo G3.812
    Ejemplos de aplicación

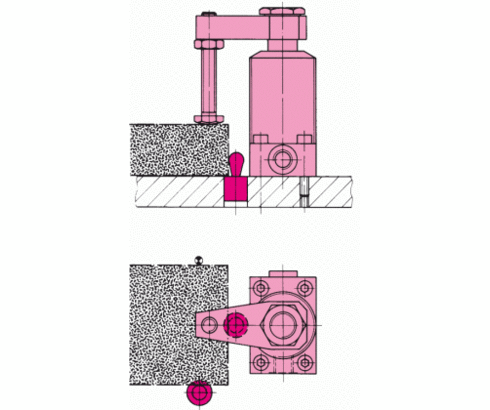

    Útil de posicionado y sujeción

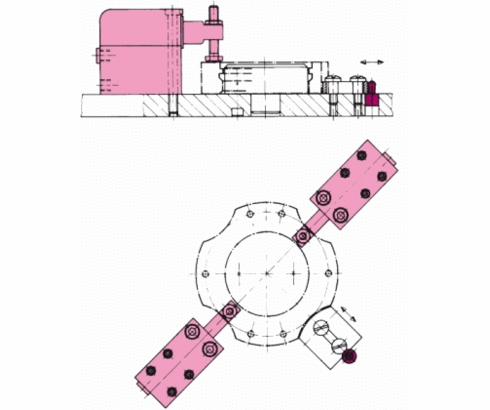

    Útil de taladro

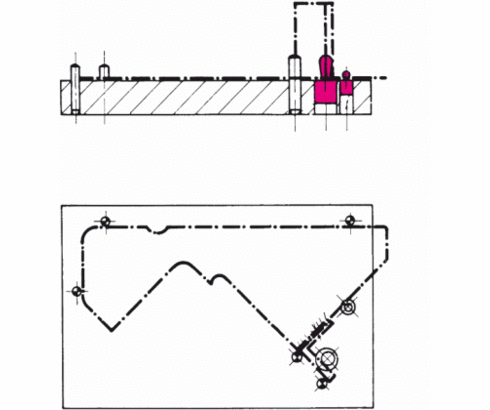

    Plantilla de soldadura

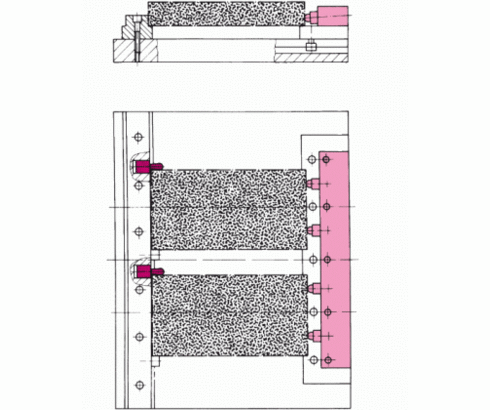

    Útil de sujeción múltiple
