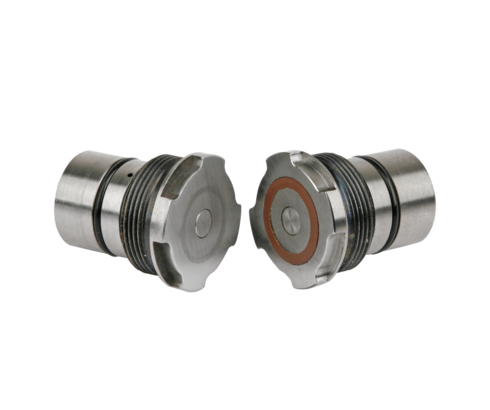

Elementos de conexión sin carrera de conexión

Aplicación
Los elementos de conexión se utilizan sobre máquinas-herramientas con cambiadores de paletas para transmitir aceite hidráulico y aire comprimido de la mesa de la máquina al útil.

Descripción
Estos conectores con cierre automático tienen una superficie plana y lisa y no tienen elementos salientes de estanqueidad. Por eso no es necesario el posicionado exacto y una desalineación radial de posicionado hasta 2 mm es admisible. La limpieza de las superficies de conexión es muy fácil gracias a las superficies lisas. Gracias a la suspensión de la carrera de conexión axial activa, pueden realizarse nuevas soluciones del movimiento de conexión.

Funcionamiento
Estos elementos de conexión patentados no abren sus válvulas antirretorno, como de costumbre, apretándose mutuamente por la carrera de conexión sino por el aumento de presión en la línea. Las válvulas antirretorno internas (émbolos de conexión) de ambos elementos de conexión están diseñados como pistones. Un muelle de compresión les mantiene cerrados sin presión. Cuando una presión más grande que la fuerza del muelle de compresión aumente en la línea, el elemento de conexión (1) al lado del generador de presión abre. Ahora la presión está presente en la superficie frontal del elemento de conexión opuesto (2) y lo abre. La línea ofrece el paso libre al cilindro conectado. Si en la línea de descarga la presión baja por debajo de la presión de cierre, los elementos de conexión cierran automáticamente.

Ejecuciones de elementos de conexión
Ejecución „S“
Este elemento de conexión tiene un muelle de compresión normalizado incorporado. Con ello es particularmente apropiado para cilindros hidráulicos de doble efecto (ver presión mínima de apertura y presión de cierre).

Ejecución „L“
Este elemento de conexión tiene un muelle de compresión de fuerza reducida. Con ello se reduce la presión mínima de apertura y la presión de cierre. Es apropiado para cilindros de simple efecto así como de manera limitada para aplicaciones neumáticas (tener en cuenta la presión mínima de apertura y la presión de cierre).

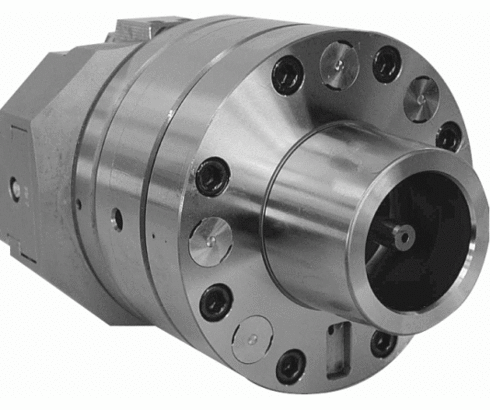

Útil de cambio con 6 elementos de conexión para el mecanizado de álabes
