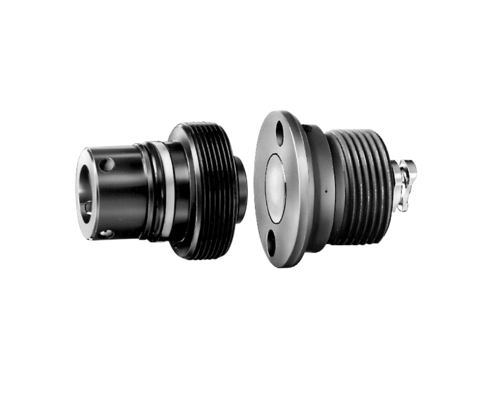

Elementos de conexión enroscables
Los elementos de conexión enroscables ofrecen la ventaja sobre otros elementos de conexión por su pequeño tamaño. Si se quiere utilizar el movimiento de desplazamiento del útil porta piezas o se quiere conectar sin conducciones un útil a una placa base, la boquilla enroscable y el mecanismo de conexión pueden montarse directamente enroscados en las partes a conectar. El mecanismo de conexión tiene la ventaja de que después de desconectarse está plano en la parte frontal.
Para la mecanización más fácil del orificio de alojamiento, hay disponibles cuerpos adaptadores que pueden mecanizarse en el caso de disponer de poco espacio. Los cuerpos o soportes de montaje de los elementos de conexión deben guiarse paralelamente 2 – 3 mm antes de la conexión. Las fuerzas axiales que se generan después de la conexión por efecto del aumento de la presión (ver diagrama) deben compensarse por el exterior de los partes de conexión. La boquilla de conexión larga con válvula de depresión (VDD) debe de montarse en la línea de retorno o de desblocaje. La válvula limita un aumento de presión posible estando desconectada (estática) a aprox. 5 bar. La válvula de depresión no está efectiva en condición conectada.
Según la ejecución los elementos de conexión pueden acoplarse con o sin presión de servicio. Esto depende de las juntas aplicadas y está indicado en la tabla superior. La tolerancia máx. de posicionado axial y radial está determinada en la tabla superior. Para la transmisión de aire comprimido y de vacío utilizar los elementos de conexión sólo por “conexión sin presión”.
Las superficies de estanqueidad fronta les de los elementos de conexión deben lim piar se antes de conexionarse, a fin de garantizar una buena estanqueidad en la posición de conexión. Recomendamos el lavado de los elementos y la sucesiva limpieza con aire comprimido. A ser posible deberán utilizarse sistemas de protección, así como la limpieza preliminar de las superficies planas de estanqueidad con rascadores de goma.
Referencia | Datos CAD | tipo | ejecución | presión máx. de servicio [bar] | componente | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Descripción
Juego de juntas para 0460-654
según la hoja del catálogo S0.001
|
|
Referencia
|
Descripción
Juego de juntas para 0460-655
según la hoja del catálogo S0.001
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo adaptador DN5
máx. 500 bar, según la hoja del catálogo F9.430
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo adaptador DN3
máx. 500 bar, según la hoja del catálogo F9.430
|
Referencia
|
Descripción
Herramienta para atornillar ND3
para mecanismo de conexión y boquilla
según la hoja del catálogo F9.430
|
|
Referencia
|
Descripción
Herramienta para atornillar ND5
para mecanismo de conexión y boquilla
según la hoja del catálogo F9.428
|
