H4.306

Elementos de centraje y de sujeción

sujeción interior a 2 ó 3 puntos
para mandíbula de sujeción intercambiables Ø 16 – 121 mm
doble efecto
presión máx. de servicio 250 bar
Elementos de centraje y de sujeción
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción

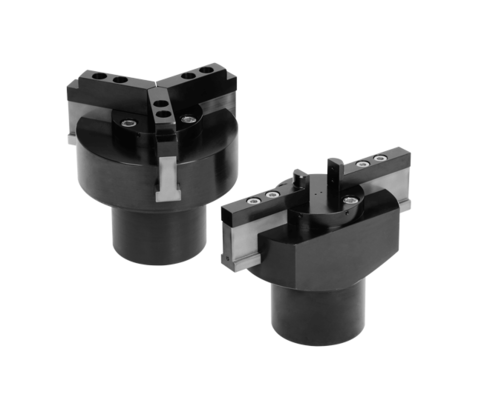

H 4.306 Elementos de centraje y de sujeción

Aplicación

Este elemento de centraje y de sujeción de accionamiento hidráulico puede equiparse con mandíbulas de sujeción muy bajas para poder sujetar piezas a mecanizar con centraje interior de profundidad escasa.
Piezas a mecanizar apropiadas pueden apoyarse directamente sobre las mandíbulas de sujeción de manera que no sean necesarios otros puntos de apoyo. Piezas a mecanizar con 2 orificios de centraje pueden posicionarse exactamente mediante una combinación de elementos de 2 y de 3 puntos, también piezas a mecanizar con 2 orificios de centraje puede posicionarse exactamente.

Descripción
Las 2 o 3 mandíbulas de base son acoplados a un tornillo de presión cónico en el centro del cuerpo, que se acciona con un pistón hidráulico de doble efecto. Para alcanzar la precisión necesaria de sincronismo, se fabrican todas las partes con alta precisión. Las mandíbulas de base nitruradas tienen 3 roscados para la fijación. En función del diámetro deseado de centraje, pueden fijarse las mandíbulas de sujeción adaptadas por lo menos siempre con 2 tornillos. La posición exacta de las mandíbulas de sujeción está asegurada con 2 casquillos taladrados.

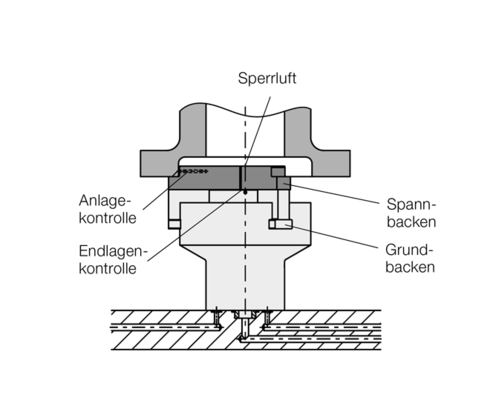

Estanqueidad por aire
La conexión para la estanqueidad del aire de serie mantiene el centro del orificio libre de virutas para que las mandíbulas de base puedan retroceder sin impedimientos.

Control neumático de las posiciones finales
La conexión para la estanqueidad del aire puede también utilizarse para el control de la posición de desblocaje. Las mandíbulas que retroceden cierren en la posición final los orificios de soplado del aire para estanqueidad.

Control de contacto opcional
En el caso de la ejecución con control de contacto se alimenta la presión neumática en una de las mandíbulas de sujeción que después se transmite en la mandíbula de sujeción. En la superficie de sujeción de forma redondeada se encuentra un orificio pequeño. Si la pieza a mecanizar está correctamente blocada, cierre el orificio.







Video
Artículos (4)
Cargando…
carrera de sujeción [mm]
tipo
elemento de centraje circular (4)
funcionamiento
doble efecto (4)
control de las posiciones finales
sí (4)
presión máx. de servicio [bar]
juntas
NBR (4)
conexiones hidráulicas
para orificios taladrados (4)
conexión para la estanqueidad del aire
sí (4)
fuerza máx. de sujeción [kN]
Ø bulón [mm]
- (4)
elemento
blocaje del interior/exterior
blocaje del interior (4)
control de contacto
Ø de sujeción [mm]
16-121 (4)
Referencia Datos CADtipofuncionamientocontrol de las posiciones finalespresión máx. de servicio [bar]
Referencia
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
251
Propiedades
Referencia
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
253
Propiedades
Referencia
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
252
Propiedades
Referencia
Datos CAD
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
254
Propiedades
Cargando…
Referencia
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
251
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
carrera de sujeción [mm]
10
fuerza máx. de sujeción [kN]
2.5
Ø bulón [mm]
-
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
16-121
Referencia
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
253
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
carrera de sujeción [mm]
12
fuerza máx. de sujeción [kN]
2.5
Ø bulón [mm]
-
elemento
elemento a 2 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
neumática
Ø de sujeción [mm]
16-121
Referencia
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
252
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
carrera de sujeción [mm]
11
fuerza máx. de sujeción [kN]
1.67
Ø bulón [mm]
-
elemento
elemento a 3 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
no
Ø de sujeción [mm]
16-121
Referencia
tipo
elemento de centraje circular
funcionamiento
doble efecto
control de las posiciones finales
presión máx. de servicio [bar]
254
juntas
NBR
conexiones hidráulicas
para orificios taladrados
conexión para la estanqueidad del aire
carrera de sujeción [mm]
13
fuerza máx. de sujeción [kN]
1.67
Ø bulón [mm]
-
elemento
elemento a 3 puntos
blocaje del interior/exterior
blocaje del interior
control de contacto
neumática
Ø de sujeción [mm]
16-121
Accesorios (2)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Junta tórica 5 x 1,5 mm según la hoja del catálogo C2.320
Referencia
Datos CAD
/
Descripción
Junta tórica 17,17 x 1,78 mm según la hoja del catálogo H4.305
