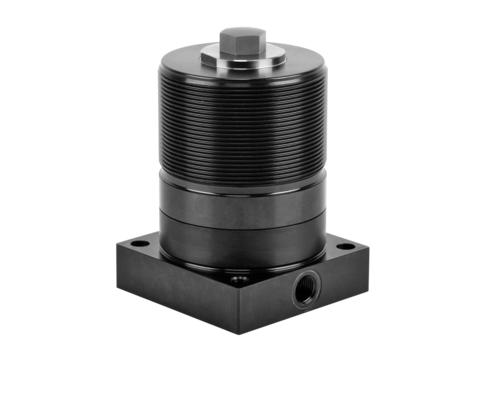

Elementos de apoyo
simple efecto, retroceso por muelle
presión máx. de servicio 500 bar
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su vibración o flexión durante la mecanización.
El bulón de apoyo está introducido en posición inicial. Al recibir la presión de aceite, el bulón se desplaza mediante la fuerza del muelle contra la pieza a mecanizar insertada. Se eleva la presión hidráulica y el bulón de apoyo se bloca. Al desblocar el sistema, el bulón de apoyo retorna por medio del muelle a la posición inicial. La rosca del bulón permite enroscar distintos tornillos para variar las alturas. La conexión de aceite puede efectuarse lateralmente o por debajo.
Existe un filtro de aire de metal sinterizado alojado en el cuerpo del apoyo que evita la introducción de suciedades.
Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
