Series
B1.911

Elementos de apoyo

salida hidráulica - acercamiento con fuerza de muelle
doble efecto, presión máx. de servicio 500 bar
Elementos de apoyo
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción

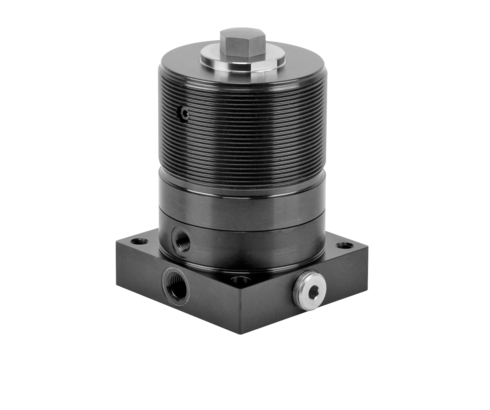

B 1.911 Elementos de apoyo

Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su vibración o flexión durante la mecanización.
Los elementos de doble efecto son recomendables sobre todo para grandes útiles de sujeción con largas tuberías, sobre todo si la carrera de retroceso debe efectuarse según una cadencia predeterminada.

Este elemento de apoyo está equipado con un cilindro hidráulico de desplazamiento de doble efecto. El bulón de apoyo está introducido en posición inicial.
Al recibir la presión de aceite al orificio "A", el pistón acerca el bulón de apoyo mediante la fuerza del muelle contra la pieza a mecanizar insertada. Después de actuar el pistón contra el tope interno, la presión aumenta y el bulón de apoyo se bloca hidráulicamente.
En la ejecución 1911 006, el blocaje puede ser accionado separadamente por el orificio "K". Para el desblocaje, se descarga la conexión "A" y somete a presión la conexión "E". El blocaje se suelta de manera que el pistón hidráulico puede retirar el bulón de apoyo a la posición inicial. Existe un filtro de aire de metal sinterizado alojado en el cuerpo del apoyo que evita la introducción de suciedades.

Artículos (2)
Cargando…
forma del cuerpo
cuerpo circular con rosca exterior (2)
funcionamiento
doble efecto (2)
presión máx. de servicio [bar]
500 (2)
juntas
NBR (2)
conexiones hidráulicas
orificios roscados en el costado (2)
control de posición
sin (2)
campo de presión
alta presión (2)
rascador
FKM con arista rascadora metálica (2)
aireación de la cámara del muelle
sin (2)
auto-retención
sin (2)
ejecución del bulón
con tornillo de presión (2)
presión mín. de servicio [bar]
100 (2)
temperatura máx. de servicio [°C]
100 (2)
posición inicial
sin (2)
avanzar
hidráulica (2)
retroceso
hidráulica (2)
acercamiento
con fuerza de muelle (2)
Ø bulón [mm]
40 (2)
carga máx. [kN]
48 (2)
carrera del bulón [mm]
18 (2)
caudal máx. [cm3/s]
25 (2)
fuerza de contacto del muelle [N]
50-100 (2)
fuerza de contacto por aire comprimido [N/bar]
- (2)
elasticidad máx. del apoyo [µm/kN]
1 (2)
Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados en el costado
Propiedades
Referencia
Datos CAD
funcionamiento
doble efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados en el costado
Propiedades
Cargando…
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados en el costado
forma del cuerpo
cuerpo circular con rosca exterior
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
40
carga máx. [kN]
48
carrera del bulón [mm]
18
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
1
Referencia
funcionamiento
doble efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados en el costado
forma del cuerpo
cuerpo circular con rosca exterior
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
sin
avanzar
hidráulica
retroceso
hidráulica
acercamiento
con fuerza de muelle
Ø bulón [mm]
40
carga máx. [kN]
48
carrera del bulón [mm]
18
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
1
Accesorios (2)
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Racor para tubo G1/8 con junta según la hoja del catálogo B1.900
Referencia
Datos CAD
Descripción
Tuerca con agujeros radiales M78 x 2 mm según la hoja del catálogo B1.900
