Series
B1.9503
Elementos de apoyo
Ejecución con brida ariba con arista rascadora metálica
3 tamaños - 3 tipos de funcionamiento
simple efecto, presión máx. de servicio 500 bar -
3 tamaños - 3 tipos de funcionamiento
simple efecto, presión máx. de servicio 500 bar -
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción

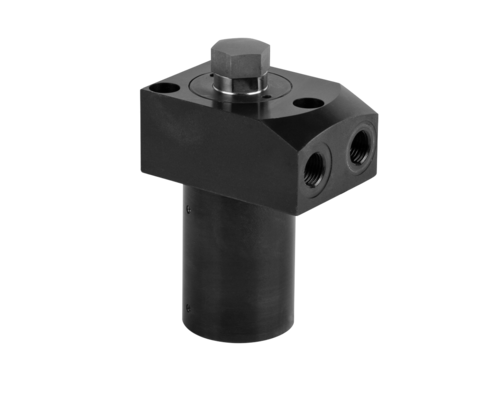

B 1.9503 Elementos de apoyo
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. La ejecución con brida arriba permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite se efectúa a través de orificios taladrados.
En el cuerpo del elemento de apoyo un casquillo de blocaje de pared delgada está integrado, blocando anularmente el bulón de apoyo libremente móvil al recibir la presión de aceite. Los elementos están protegidos por una arista rascadora metálica contra la penetración de virutas y cerrados herméticamente contra la penetración de líquidos. La conexión de aireación permite también la conexión de estanqueidad por aire.
Artículos (9)
Cargando…
| Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
31
elasticidad máx. del apoyo [µm/kN]
4.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
20
carga máx. [kN]
16.8
carrera del bulón [mm]
12
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
15-25
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.8
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
80
elasticidad máx. del apoyo [µm/kN]
2.8
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
32
carga máx. [kN]
42
carrera del bulón [mm]
16
caudal máx. [cm3/s]
35
fuerza de contacto del muelle [N]
30-60
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
2.8
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
1.8
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
196
elasticidad máx. del apoyo [µm/kN]
1.8
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
orificios roscados y conexión por junta tórica
forma del cuerpo
brida arriba
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
con
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
100
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
50
carga máx. [kN]
102
carrera del bulón [mm]
20
caudal máx. [cm3/s]
100
fuerza de contacto del muelle [N]
50-100
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
1.8
Accesorios (4)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Datos CAD
|
Descripción
Junta tórica 10 x 2 mm, NBR
según la hoja del catálogo B1.5091
|
|
Referencia
|
Descripción
Arandela junta para tornillo de presión
según la hoja del catálogo B1.9501
|
|
|
Referencia
|
Descripción
Arandela junta para tornillo de presión
según la hoja del catálogo B1.9501
|
|
|
Referencia
|
Datos CAD
|
Descripción
Tornillo de cierre G1/4
SW 19 x 8 mm alto
máx. 500 bar, según la hoja del catálogo F9.300
|
