    B1.940

    Elementos de apoyo enroscables

    simple efecto
    presión máx. de servicio 500 bar
    Elementos de apoyo enroscables
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción

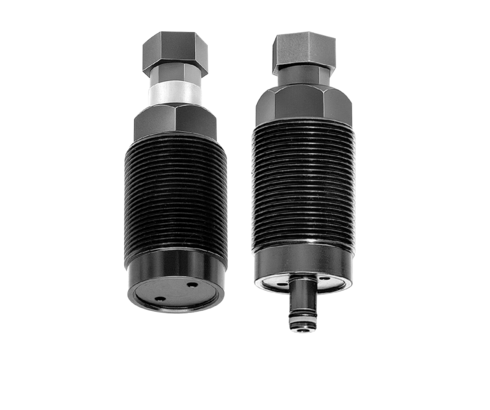

    B 1.940 Elementos de apoyo enroscables

    Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su vibración o flexión durante la mecanización. Los elementos de apoyo enroscables están disponibles en 2 tamaños. Su forma enroscable permite el montaje, en posición horizontal o vertical, directamente en los útiles de sujeción y resulta muy ventajosa en con­dición crítica de espacio. La alimentación de aceite se efectúa a través de orificios taladra ­dos en el cuerpo del útil. El blocaje hidráulico se efectúa junto con el blocaje hidráulico de la pieza a  mecanizar o independientemente.



    Para acercar el bulón a la pieza a mecanizar existen tres posibilidades:

    • Fuerza de muelle; el bulón está salido en posición inicial.
    • Aire comprimido; el bulón está introducido en posición inicial. Mediante el accionamiento neumático y la ayuda de una válvula regula­dora de presión permite ajustar la fuerza de contacto con gran precisión.
    • Presión hidráulica y fuerza de muelle; el bulón está introducido en posición inicial, con la presión hidráulica se desplaza y toma contacto con la pieza a través del muelle inter­no y se bloca.
    Artículos (8)
    forma del cuerpo
    ejecución enroscable M30 (8)
    funcionamiento
    simple efecto (8)
    presión máx. de servicio [bar]
    500 (8)
    juntas
    NBR (8)
    conexiones hidráulicas
    para orificios taladrados (8)
    control de posición
    sin (8)
    campo de presión
    alta presión (8)
    rascador
    FKM (8)
    aireación de la cámara del muelle
    sin (8)
    auto-retención
    sin (8)
    ejecución del bulón
    con tornillo de presión (8)
    presión mín. de servicio [bar]
    100 (8)
    temperatura máx. de servicio [°C]
    80 (8)
    posición inicial
    avanzar
    retroceso
    con fuerza de muelle (8)
    acercamiento
    Ø bulón [mm]
    16 (8)
    carga máx. [kN]
    carrera del bulón [mm]
    caudal máx. [cm3/s]
    fuerza de contacto del muelle [N]
    fuerza de contacto por aire comprimido [N/bar]
    elasticidad máx. del apoyo [µm/kN]
    Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
    Referencia
    1940000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940010
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1941000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1941010
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1942000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1942005
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1942010
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1942015
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    7-12
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1940010
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    9.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    7-12
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1941000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    7-12
    fuerza de contacto por aire comprimido [N/bar]
    20
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1941010
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    16
    carga máx. [kN]
    9.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    7-12
    fuerza de contacto por aire comprimido [N/bar]
    20
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1942000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    16-33
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1942005
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    15
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    10-22
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1942010
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    9.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    16-33
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1942015
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    9.5
    carrera del bulón [mm]
    15
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    10-22
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    4
    Accesorios (4)
    Referencia Datos CAD Descripción
    Referencia
    0131081
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1941-000/-010 y 1941-002/-012 según la hoja del catálogo S0.001
    Referencia
    3000842
    Datos CAD
    /
    Descripción
    Arandela junta Delrin 28 x 22 x 1,5 mm según hoja B1.460
    Referencia
    3467086
    Datos CAD
    Descripción
    Cuerpo de conexión p. 1462-XXX M38 x 1,5 x 58 mm largo 500 bar, según hoja B1.460
    Referencia
    3467112
    Datos CAD
    Descripción
    Cuerpo de conexión brida para 1941-0XX con conexión neumática máx. 500 bar, según la hoja del catálogo B1.940
