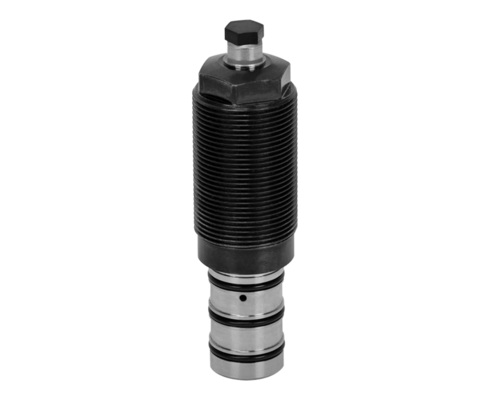

Elementos de apoyo enroscables
doble efecto, presión máx. de servicio 70 bar
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. Esta serie ofrece fuerzas de apoyo elevadas ya que con 70 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquinaherramienta. En el caso de la ejecución doble efecto la carrera de retroceso del bulón de apoyo se efectúa en un tiempo precisamente definido, lo que está ventajoso sobre todo en instalaciones con una cadencia predeterminada.
El bulón de apoyo avanza y retrocede hidráulicamente por medio de un pequeño cilindro de doble efecto. El acercamiento a la pieza a mecanizar se efectúa por fuerza de muelle. El muelle de compresión es fácil de cambiar. El blocaje del bulón de apoyo se hace a través de un casquillo ranuradomediante un pistón hidráulico anular y cónico, la fuerza de blocaje se transmite por una cubierta a bolas de fricción mínima. El desblocaj del bulón de apoyo se hace por fuerza de muelle.
El bulón de apoyo está introducido en posición inicial. Al recibir la presión de aceite el pistón del cilindro de doble efecto avanza contra el tope interno y acerca el bulón de apoyo con fuerza del muelle contra la pieza a mecanizar ya blocada. En el caso de una presión hidráulica creciente, el pistón hidráulico cónico se desplaza hacia abajo. A través de una cubierta a bolas de fricción mínima, se bloca el bulón de apoyo radialmente con el casquillo de blocaje ranurado por la presión hidráulica y se compensa las fuerzas en dirección del eje. Para desblocar se corta la presión hidráulica. El pistón hidráulico cónico se desplaza hacia arriba mediante la fuerza del muelle y el blocaje del bulón de apoyo se suelta. Al mismotiempo se alimenta la línea de retorno y el pistón del cilindro doble efecto retira el bulón de apoyo en la posición inicial.
Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
