    Series
    B1.9470

    Elementos de apoyo enroscables

    con arista rascadora metálica
    simple efecto, presión máx. de servicio 70 bar
    Elementos de apoyo enroscables
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción

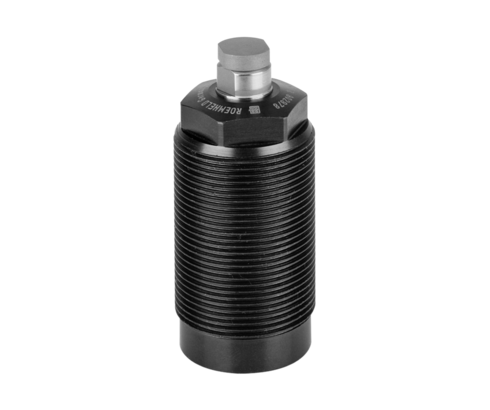

    B 1.9470 Elementos de apoyo enroscables

    Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. Esta serie ofrece fuerzas de apoyo muy elevadas ya que con 70 bar y puede ser conectada directamente a la hidráulica de baja presión de la máquina-herramienta.

    El bulón de apoyo sale hidráulicamente por un pequeño pistón y se acerca a la pieza por la fuerza del muelle. El muelle de compresión es fácil de cambiar. El blocaje del bulón de apoyo se hace a través de un casquillo ranurado mediante un pistón hidráulico anular y cónico, la fuerza de blocaje se transmite por una cubierta a bolas de fricción mínima.
    El desblocaje y retroceso del bulón de apoyo se hace por fuerza de muelle.



    Artículos (6)
    forma del cuerpo
    funcionamiento
    simple efecto (6)
    presión máx. de servicio [bar]
    70 (6)
    juntas
    NBR (6)
    conexiones hidráulicas
    para orificios taladrados (6)
    control de posición
    sin (6)
    campo de presión
    baja presión (6)
    rascador
    FKM con arista rascadora metálica (6)
    aireación de la cámara del muelle
    con (6)
    auto-retención
    sin (6)
    ejecución del bulón
    con tornillo de presión (6)
    presión mín. de servicio [bar]
    25 (6)
    temperatura máx. de servicio [°C]
    80 (6)
    posición inicial
    retrocedido (6)
    avanzar
    hidráulica (6)
    retroceso
    con fuerza de muelle (6)
    acercamiento
    con fuerza de muelle (6)
    Ø bulón [mm]
    carga máx. [kN]
    carrera del bulón [mm]
    caudal máx. [cm3/s]
    25 (6)
    fuerza de contacto del muelle [N]
    fuerza de contacto por aire comprimido [N/bar]
    - (6)
    elasticidad máx. del apoyo [µm/kN]
    Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
    Referencia
    1947100
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947102
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947200
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947202
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947300
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947400
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1947100
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M26
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    10
    carga máx. [kN]
    3
    carrera del bulón [mm]
    6.5
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    3,7-9,5
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    9
    Referencia
    1947102
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M26
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    10
    carga máx. [kN]
    1
    carrera del bulón [mm]
    5
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    3,7-6,6
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    10
    Referencia
    1947200
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    12
    carga máx. [kN]
    4
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    7-12
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    6
    Referencia
    1947202
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    12
    carga máx. [kN]
    2
    carrera del bulón [mm]
    6
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    5,8-10,9
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    8.5
    Referencia
    1947300
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M36
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    15
    carga máx. [kN]
    5.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    9,7-14,8
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    6
    Referencia
    1947400
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    70
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M45
    control de posición
    sin
    campo de presión
    baja presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    25
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    10
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    8,5-14,8
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Accesorios (16)
    Referencia Datos CAD Descripción
    Referencia
    0346809
    Datos CAD
    Descripción
    Cuerpo de protección para 1947-100 max. 70 bar, según la hoja del catálogo B1.9470
    Referencia
    0346810
    Datos CAD
    Descripción
    Cuerpo de protección para 1947-200 max. 70 bar, según la hoja del catálogo B1.9470
    Referencia
    0346811
    Datos CAD
    Descripción
    Cuerpo de protección para 1947-300 max. 70 bar, según la hoja del catálogo B1.9470
    Referencia
    0346812
    Datos CAD
    Descripción
    Cuerpo de protección para 1947-400 max. 70 bar, según la hoja del catálogo B1.9470
    Referencia
    3000275
    Datos CAD
    /
    Descripción
    Junta tórica 8 x 1,5 mm, FKM según la hoja del catálogo B1.5091
    Referencia
    3000342
    Datos CAD
    Descripción
    Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
    Referencia
    3001526
    Datos CAD
    /
    Descripción
    Junta tórica 6 x 1,5 mm según la hoja del catálogo B1.9470
    Referencia
    3001640
    Datos CAD
    /
    Descripción
    Junta tórica 25,12 x 1,78 mm según la hoja del catálogo B1.9470
    Referencia
    3002167
    Datos CAD
    /
    Descripción
    Junta tórica 4 x 1,5 mm según la hoja del catálogo B1.9470
    Referencia
    3002170
    Datos CAD
    /
    Descripción
    Junta tórica 21,95 x 1,78 mm según la hoja del catálogo B1.9470
