    Series
    B1.950

    Elementos de apoyo enroscables

    simple efecto
    presión máx. de servicio 500 bar
    Elementos de apoyo enroscables
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción

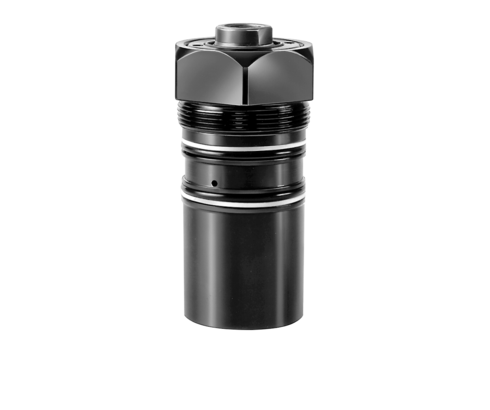

    B 1.950 Elementos de apoyo enroscables

    Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su vibración o flexión durante la mecanización.

    El blocaje hidráulico se efectúa junto con el blocaje hidráulico de la pieza a mecanizar o independientemente.
    Existen 3 tamaños para elegir y pueden combinarse con garras giratorias según hojas
    B 1.881 o B 1.892 (ver combinaciones posibles).

    Artículos (9)
    forma del cuerpo
    funcionamiento
    simple efecto (9)
    presión máx. de servicio [bar]
    500 (9)
    juntas
    NBR (9)
    conexiones hidráulicas
    para orificios taladrados (9)
    control de posición
    sin (9)
    campo de presión
    alta presión (9)
    rascador
    FKM (9)
    aireación de la cámara del muelle
    sin (9)
    auto-retención
    sin (9)
    ejecución del bulón
    con rosca interior (9)
    presión mín. de servicio [bar]
    100 (9)
    temperatura máx. de servicio [°C]
    100 (9)
    posición inicial
    avanzar
    retroceso
    con fuerza de muelle (9)
    acercamiento
    Ø bulón [mm]
    carga máx. [kN]
    carrera del bulón [mm]
    caudal máx. [cm3/s]
    fuerza de contacto del muelle [N]
    fuerza de contacto por aire comprimido [N/bar]
    elasticidad máx. del apoyo [µm/kN]
    Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
    Referencia
    1953000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1953001
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1953002
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1955000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1955001
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1955012
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1957000
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1957001
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1957002
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1953000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M45
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    16.8
    carrera del bulón [mm]
    12
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    15-25
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1953001
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M45
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    20
    carga máx. [kN]
    16.8
    carrera del bulón [mm]
    12
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    15-25
    fuerza de contacto por aire comprimido [N/bar]
    31
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1953002
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M45
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    16.8
    carrera del bulón [mm]
    12
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    15-25
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    4
    Referencia
    1955000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M60
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    32
    carga máx. [kN]
    42
    carrera del bulón [mm]
    16
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    30-60
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3
    Referencia
    1955001
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M60
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    32
    carga máx. [kN]
    42
    carrera del bulón [mm]
    16
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    30-60
    fuerza de contacto por aire comprimido [N/bar]
    80
    elasticidad máx. del apoyo [µm/kN]
    3
    Referencia
    1955012
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M60
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    32
    carga máx. [kN]
    42
    carrera del bulón [mm]
    16
    caudal máx. [cm3/s]
    35
    fuerza de contacto del muelle [N]
    30-60
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3
    Referencia
    1957000
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M90
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    50
    carga máx. [kN]
    102
    carrera del bulón [mm]
    20
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    50-100
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2
    Referencia
    1957001
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M90
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    50
    carga máx. [kN]
    102
    carrera del bulón [mm]
    20
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    50-100
    fuerza de contacto por aire comprimido [N/bar]
    196
    elasticidad máx. del apoyo [µm/kN]
    2
    Referencia
    1957002
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M90
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con rosca interior
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    100
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    50
    carga máx. [kN]
    102
    carrera del bulón [mm]
    20
    caudal máx. [cm3/s]
    100
    fuerza de contacto del muelle [N]
    50-100
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2
    Accesorios (8)
    Referencia Datos CAD Descripción
    Referencia
    0131524
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1883-1X2/-2X2, 1893-XX1(M)/-XX2(M) y 1953-001 según la hoja del catálogo S0.001
    Referencia
    0131525
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1953-000/-002 según la hoja del catálogo S0.001
    Referencia
    0131526
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1885-1X2/-2X2, 1895-XX1(M)/-XX2(M), 1895-XX1VXX35 y 1955-001 según la hoja del catálogo S0.001
    Referencia
    0131527
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1955-000/-012 según la hoja del catálogo S0.001
    Referencia
    0131528
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1887-1X2/-2X2, 1897-XX1(M)/-XX2(M), 1897-XX1VXX35 y 1957-001 según la hoja del catálogo S0.001
    Referencia
    0131529
    Datos CAD
    /
    Descripción
    Juego de juntas exteriores para 1957-000/-012 según la hoja del catálogo S0.001
    Referencia
    3614003
    Datos CAD
    Descripción
    Tornillo de presión M16 x 20 mm de forma redondeada según la hoja del catálogo G3.800
    Referencia
    3614028
    Datos CAD
    Descripción
    Tornillo de presión M12 x 12 mm de forma redondeada según la hoja del catálogo G3.800
    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
