Elemento de sujeción autocentrante por corredera paralela
presión máx. de servicio 500 bar

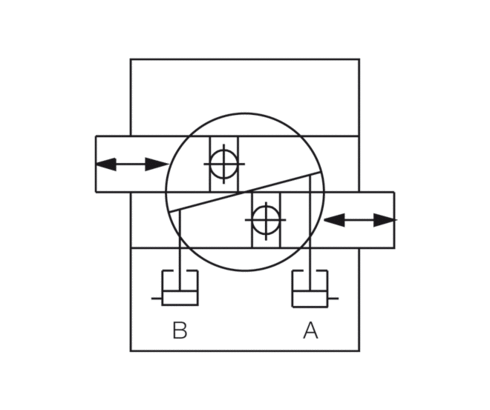

Este elemento se utiliza en útiles de sujeción para el autocentrado de piezas a mecanizar con contornos y nervios cercanos y complicados en función de los cuales se dan las tolerancias para la mecanización. Gracias a una disposicion ingeniosa de los centros de giro referente a los pistones hidráulicos, la fuerza de retención de una mandíbula de sujeción es tres veces más alta que la fuerza de sujeción. Cuando sólo se acciona una mandíbula de sujeción contra la pieza a mecanizar, la fuerza de sujeción es doble. Así es en tanto en que la pieza a mecanizar se desplaze en dirección del centro.
Referencia | Datos CAD | tipo | funcionamiento | control de las posiciones finales | presión máx. de servicio [bar] | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|

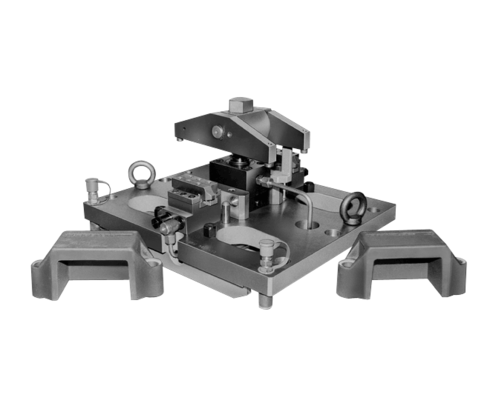

La figura de lado muestra un útil de accionamiento hidráulico para el posicionado y la sujeción autocentrante de dos cuerpos fundidos en los cuales las superficies interiores están por razones del funcionamiento exactamente concéntricas referente a los orificios a mecanizar.
Utilizando elementos de centraje y de sujeción, se puede evitar la mecanización de las superficies interiores.

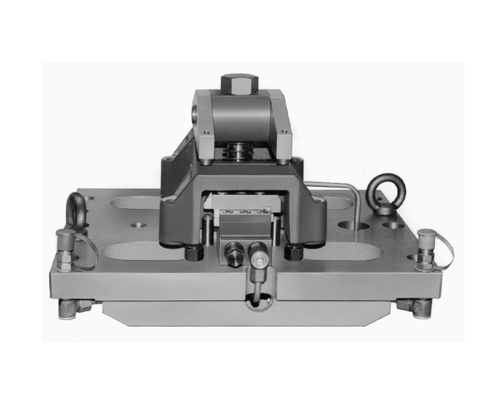

El útil de sujeción de construcción con placas se utiliza en un centro de mecanizado vertical con dispositivo de volteo de pieza y soporte de apoyo.
