    B1.943

    Elemento de apoyo enroscable

    3 tipos de funcionamiento, con arista rascadora metálica
    con aireación de la cámara del muelle
    simple efecto, presión máx. de servicio 500 bar
    Elemento de apoyo enroscable
    Descargas
    Hoja del catálogo
    No hay hojas del catálogo disponibles.
    Instrucciones de servicio
    Solicitar producto
    Consultar precios y disponibilidad
    Ir a Carrlane.com
    Informaciones de la serie
    Descripción

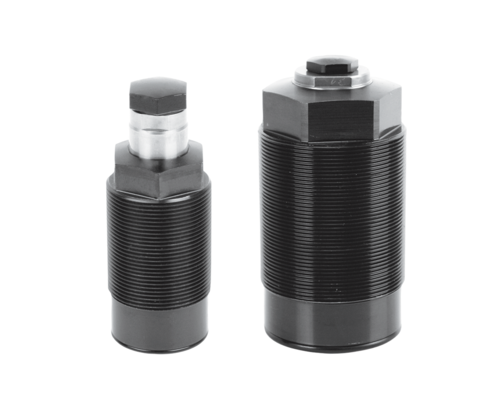

    B1.943 Elementos de apoyo enroscables

    Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite y aireación se efectúa a través de orificios taladrados.

    En el cuerpo del elemento de apoyo enroscable un casquillo de blocaje de pared delgada está integrado, blocando anularmente el bulón de apoyo libremente móvil al recibir la presión de aceite.

    Para acercar el bulón a la pieza a mecanizar existen 3 tipos de funcionamiento:

    • Fuerza del muelle
    • Neumático
    • Hidráulico y fuerza del muelle

    El contacto correcto a la pieza a mecanizar puede verificarse con el control neumático de contacto opcional. El cuerpo con la arista rascadora metálica protege el rascador FKM por debajo contra virutas gruesas y calientes.

    Video
    Artículos (26)
    forma del cuerpo
    funcionamiento
    simple efecto (26)
    presión máx. de servicio [bar]
    500 (26)
    juntas
    NBR (26)
    conexiones hidráulicas
    para orificios taladrados (26)
    control de posición
    campo de presión
    alta presión (26)
    rascador
    FKM con arista rascadora metálica (26)
    aireación de la cámara del muelle
    con (26)
    auto-retención
    sin (26)
    ejecución del bulón
    con tornillo de presión (26)
    presión mín. de servicio [bar]
    100 (26)
    temperatura máx. de servicio [°C]
    70 (26)
    posición inicial
    avanzar
    retroceso
    con fuerza de muelle (26)
    acercamiento
    Ø bulón [mm]
    carga máx. [kN]
    carrera del bulón [mm]
    caudal máx. [cm3/s]
    fuerza de contacto del muelle [N]
    fuerza de contacto por aire comprimido [N/bar]
    elasticidad máx. del apoyo [µm/kN]
    Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
    Referencia
    1940300
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940300P
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940400
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940400P
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940501
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940501P
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940601
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940601P
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1941300
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1941300P
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940300
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    10-13
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1940300P
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    neumática
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    10-13
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1940400
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M36
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    15
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    14-25
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1940400P
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M36
    control de posición
    neumática
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    15
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    14-25
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1940501
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M48
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    28
    carga máx. [kN]
    23.5
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    22-35
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.5
    Referencia
    1940501P
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M48
    control de posición
    neumática
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    28
    carga máx. [kN]
    23.5
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    22-35
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.5
    Referencia
    1940601
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M60
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    32
    carga máx. [kN]
    42
    carrera del bulón [mm]
    16
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    34-65
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.5
    Referencia
    1940601P
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M60
    control de posición
    neumática
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    32
    carga máx. [kN]
    42
    carrera del bulón [mm]
    16
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    34-65
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.5
    Referencia
    1941300
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    10-13
    fuerza de contacto por aire comprimido [N/bar]
    20
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Referencia
    1941300P
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M30
    control de posición
    neumática
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    con
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    70
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    16
    carga máx. [kN]
    6.5
    carrera del bulón [mm]
    8
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    10-13
    fuerza de contacto por aire comprimido [N/bar]
    20
    elasticidad máx. del apoyo [µm/kN]
    3.5
    Accesorios (12)
    Referencia Datos CAD Descripción
    Referencia
    3546110
    Datos CAD
    Descripción
    Caperuza protectora 194X-3XX según la hoja del catálogo B1.943
    Referencia
    3546111
    Datos CAD
    Descripción
    Caperuza protectora 194X-4XX según la hoja del catálogo B1.943
    Referencia
    3546112
    Datos CAD
    Descripción
    Caperuza protectora 194X-5XX según la hoja del catálogo B1.943
    Referencia
    3546113
    Datos CAD
    Descripción
    Caperuza protectora 194X-6XX según la hoja del catálogo B1.943
    Referencia
    3614330
    Datos CAD
    Descripción
    Tornillo de presión M10 sin control de contacto neumático para elemento de apoyo enroscable M30 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Referencia
    3614388
    Datos CAD
    Descripción
    Tornillo de presión M12 sin control de contacto neumático para elemento de apoyo enroscable M36 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Referencia
    3614389
    Datos CAD
    Descripción
    Tornillo de presión M12 para control de contacto neumático para elemento de apoyo enroscable M36 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Referencia
    3614390
    Datos CAD
    Descripción
    Tornillo de presión M10 para control de contacto neumático para elemento de apoyo enroscable M30 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Referencia
    3614391
    Datos CAD
    Descripción
    Tornillo de presión M12 para control de contacto neumático para elemento de apoyo enroscable M48 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Referencia
    3614418
    Datos CAD
    Descripción
    Tornillo de presión M12 para control de contacto neumático para elemento de apoyo enroscable M60 x 1,5 mm máx. 500 bar, según la hoja del catálogo B1.944
    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
