Series
B1.9401

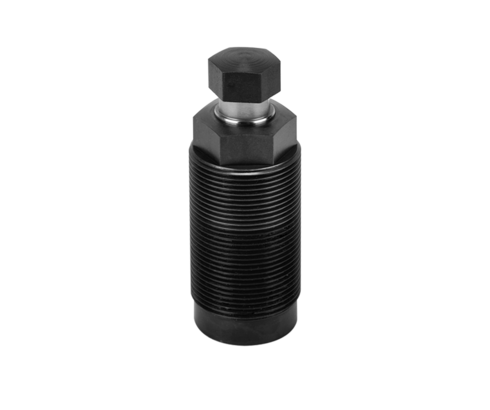

Elemento de apoyo enroscable
M 30 x 1,5, con arista rascadora metálica
2 tamaños, 3 tipos de funcionamiento
simple efecto, presión máx. de servicio 500 bar
2 tamaños, 3 tipos de funcionamiento
simple efecto, presión máx. de servicio 500 bar
Descargas
Hoja del catálogo
No hay hojas del catálogo disponibles.
Instrucciones de servicio
Solicitar producto
Consultar precios y disponibilidad
Ir a Carrlane.com
Informaciones de la serie
Descripción
B 1.9401 Elementos de apoyo enroscables
Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante el mecanizado. La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite se efectúa a través de orificios taladrados.
En el cuerpo del elemento de apoyo enroscable un casquillo de blocaje de pared delgada está integrado, blocando anularmente al bulón de apoyo libremente móvil al recibir la presión de aceite.
Para acercar el bulón a la pieza a mecanizar existen 3 posibilidades:
- Fuerza de muelle
- Aire comprimido
- Presión de aceite combinada con fuerza de muelle
Los elementos están protegidos por una arista rascadora metálica contra la penetración de virutas y cerrados herméticamente contra la penetración de líquidos.
Video
Artículos (8)
Cargando…
| Referencia | Datos CAD | funcionamiento | presión máx. de servicio [bar] | juntas | conexiones hidráulicas | |
|---|---|---|---|---|---|---|
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
| ||||
|
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
6.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
7-12
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
avanzado
avanzar
-
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
9.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
7-12
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
16
carga máx. [kN]
6.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
7-12
fuerza de contacto por aire comprimido [N/bar]
20
elasticidad máx. del apoyo [µm/kN]
3.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
con presión de aire
retroceso
con fuerza de muelle
acercamiento
con presión de aire
Ø bulón [mm]
16
carga máx. [kN]
9.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
-
fuerza de contacto del muelle [N]
7-12
fuerza de contacto por aire comprimido [N/bar]
20
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
6.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
16-33
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
6.5
carrera del bulón [mm]
15
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
10-22
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
3.5
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
9.5
carrera del bulón [mm]
8
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
16-33
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4
Referencia
funcionamiento
simple efecto
presión máx. de servicio [bar]
500
juntas
NBR
conexiones hidráulicas
para orificios taladrados
forma del cuerpo
ejecución enroscable M30
control de posición
sin
campo de presión
alta presión
rascador
FKM con arista rascadora metálica
aireación de la cámara del muelle
sin
auto-retención
sin
ejecución del bulón
con tornillo de presión
presión mín. de servicio [bar]
100
temperatura máx. de servicio [°C]
80
posición inicial
retrocedido
avanzar
hidráulica
retroceso
con fuerza de muelle
acercamiento
con fuerza de muelle
Ø bulón [mm]
16
carga máx. [kN]
9.5
carrera del bulón [mm]
15
caudal máx. [cm3/s]
25
fuerza de contacto del muelle [N]
10-22
fuerza de contacto por aire comprimido [N/bar]
-
elasticidad máx. del apoyo [µm/kN]
4
Accesorios (7)
| Referencia | Datos CAD | Descripción |
|---|---|---|
|
Referencia
|
Descripción
Juego de juntas exteriores para 1941-000/-010
y 1941-002/-012
según la hoja del catálogo S0.001
|
|
|
Referencia
|
Descripción
Arandela junta Delrin
28 x 22 x 1,5 mm
según hoja B1.460
|
|
|
Referencia
|
Datos CAD
|
Descripción
Tuerca
M38 x 1,5 mm W
según hoja B1.460
|
|
Referencia
|
Datos CAD
|
Descripción
Arandela estranguladora Ø 0,5 mm para 1942-0XX
máx. 500 bar, según la hoja del catálogo B1.9401
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de conexión p. 1462-XXX
M38 x 1,5 x 58 mm largo
500 bar, según hoja B1.460
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de conexión brida para1942-0XX
máx. 500 bar, según la hoja del catálogo B1.9401
|
|
Referencia
|
Datos CAD
|
Descripción
Cuerpo de conexión brida para 1941-0XX
con conexión neumática
máx. 500 bar, según la hoja del catálogo B1.940
|
