    Series
    B1.942

    Elemento de apoyo enroscable

    M 40 * 1,5 - presión máx. de servicio 500 bar
    Elemento de apoyo enroscable
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Informaciones de la serie
    Descripción

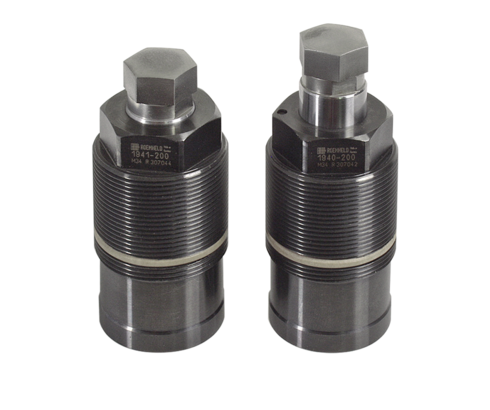

    B 1.942 Elemento de apoyo enroscable

    Los elementos hidráulicos de apoyo se utilizan para apoyar piezas a mecanizar con el fin de evitar su flexión o vibración durante la mecanización. La construcción enroscable permite la instalación directa en el cuerpo del útil en un espacio reducido. La alimentación de aceite se efectúa a través de orificios taladrados.

    En el cuerpo del elemento de apoyo enroscable un casquillo de blocaje de pared delgada está integrado, blocando anularmente al bulón de apoyo libremente móvil al recibir la presión de aceite.

    Para el acercamiento del bulón de apoyo a la pieza hay 3 posibilidades:

    • Fuerza del muelle
    • Aire comprimido
    • Presión de aceite combinada con la fuerza del muelle

    Los elementos están protegidos por una arista rascadora metálica contra la penetración de virutas y cerrados herméticamente contra la penetración de líquidos. La conexión de aireación permite también la conexión de estanqueidad por aire. Hay disponible un cuerpo de conexión para orificios roscados o orificios taladrados como accesorio.

    Artículos (3)
    forma del cuerpo
    ejecución enroscable M40 (3)
    funcionamiento
    simple efecto (3)
    presión máx. de servicio [bar]
    500 (3)
    juntas
    NBR (3)
    conexiones hidráulicas
    para orificios taladrados (3)
    control de posición
    sin (3)
    campo de presión
    alta presión (3)
    rascador
    FKM con arista rascadora metálica (3)
    aireación de la cámara del muelle
    sin (3)
    auto-retención
    sin (3)
    ejecución del bulón
    con tornillo de presión (3)
    presión mín. de servicio [bar]
    100 (3)
    temperatura máx. de servicio [°C]
    80 (3)
    posición inicial
    avanzar
    retroceso
    con fuerza de muelle (3)
    acercamiento
    Ø bulón [mm]
    20 (3)
    carga máx. [kN]
    15 (3)
    carrera del bulón [mm]
    10 (3)
    caudal máx. [cm3/s]
    fuerza de contacto del muelle [N]
    20-32 (3)
    fuerza de contacto por aire comprimido [N/bar]
    elasticidad máx. del apoyo [µm/kN]
    2.7 (3)
    Referencia Datos CADfuncionamientopresión máx. de servicio [bar]juntasconexiones hidráulicas
    Referencia
    1940201
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1941201
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1942201
    Datos CAD
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    Propiedades
    Referencia
    1940201
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M40
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    avanzado
    avanzar
    -
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    15
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    20-32
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.7
    Referencia
    1941201
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M40
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    con presión de aire
    retroceso
    con fuerza de muelle
    acercamiento
    con presión de aire
    Ø bulón [mm]
    20
    carga máx. [kN]
    15
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    -
    fuerza de contacto del muelle [N]
    20-32
    fuerza de contacto por aire comprimido [N/bar]
    31
    elasticidad máx. del apoyo [µm/kN]
    2.7
    Referencia
    1942201
    funcionamiento
    simple efecto
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    conexiones hidráulicas
    para orificios taladrados
    forma del cuerpo
    ejecución enroscable M40
    control de posición
    sin
    campo de presión
    alta presión
    rascador
    FKM con arista rascadora metálica
    aireación de la cámara del muelle
    sin
    auto-retención
    sin
    ejecución del bulón
    con tornillo de presión
    presión mín. de servicio [bar]
    100
    temperatura máx. de servicio [°C]
    80
    posición inicial
    retrocedido
    avanzar
    hidráulica
    retroceso
    con fuerza de muelle
    acercamiento
    con fuerza de muelle
    Ø bulón [mm]
    20
    carga máx. [kN]
    15
    carrera del bulón [mm]
    10
    caudal máx. [cm3/s]
    25
    fuerza de contacto del muelle [N]
    20-32
    fuerza de contacto por aire comprimido [N/bar]
    -
    elasticidad máx. del apoyo [µm/kN]
    2.7
    Accesorios (8)
    Referencia Datos CAD Descripción
    Referencia
    0341108
    Datos CAD
    /
    Descripción
    Arandela estranguladora Ø 0,6 mm para 1942-20X con arandela junta 3002-035 máx. 500 bar, según la hoja del catálogo B1.942
    Referencia
    0346801
    Datos CAD
    Descripción
    Cuerpo de conexión M40 x 1,5 mm para elemento de apoyo enroscable 1942-XXX máx. 500 bar, según la hoja del catálogo B1.942
    Referencia
    3000347
    Datos CAD
    Descripción
    Junta tórica 10 x 2 mm, NBR según la hoja del catálogo B1.5091
    Referencia
    3001729
    Datos CAD
    /
    Descripción
    Arandela junta 38 x 30 x 2 mm, Delrin según la hoja del catálogo B1.942
    Referencia
    3001730
    Datos CAD
    /
    Descripción
    Anillo junta para rosca M40 x 1,5 mm, PTFE según la hoja del catálogo B1.942
    Referencia
    35371009
    Datos CAD
    Descripción
    Capuchón de protección según la hoja del catálogo B1.942
    Referencia
    3610263
    Datos CAD
    Descripción
    Tornillo de cierre G1/8 SW 14 x 7 mm alto máx. 500 bar, según la hoja del catálogo F9.300
    Referencia
    3610264
    Datos CAD
    Descripción
    Tornillo de cierre G1/4 SW 19 x 8 mm alto máx. 500 bar, según la hoja del catálogo F9.300
