Series
G3.810
Cojinetes de rótula
rótulas y soportes de cojinetes para cilindros hidráulicos y cilindros tipo bloque
Informaciones de la serie
Descripción

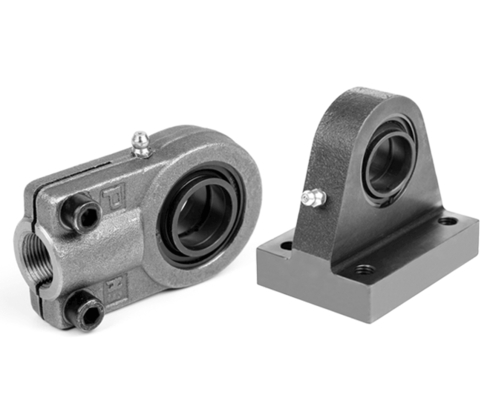

G 3.810 Cojinetes de rótula - rótulas y soportes de cojinetes para cilindros hidráulicos y cilindros tipo bloque
Rótulas
Las rótulas consisten de un cojinete de rótula montado en un cuerpo que puede atornillarse
sobre el vástago del pistón de cilindros hidráulicos o cilindros tipo bloque. El cojinete de rótula es un cojinete que permite la transmisión de la fuerza con un ángulo de rótula máxima de 4°.
Soportes de cojinete
Los soportes de cojinete consisten de un cojinete de rótula montado en un cuerpo que puede atornillarse en la base de cilindros hidráulicos o cilindros tipo bloque.
El cojinete de rótula es un cojinete que permite la transmisión de la fuerza con un ángulo de
rótula máxima de 4°.
Artículos (17)
Cargando…
Referencia | Datos CAD | tipo | fijación | diámetro del cojinete [mm] | para cilindro tipo bloque B 1.542 | |
---|---|---|---|---|---|---|
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
| ||||
Referencia
|
Datos CAD
|
Propiedades
|
Cargando…
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
16 H7
para cilindro tipo bloque B 1.542
1543 26X
para cilindro hidráulico B 1.282
inapropiado
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
20 H7
para cilindro tipo bloque B 1.542
1544 26X
para cilindro hidráulico B 1.282
inapropiado
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
25 H7
para cilindro tipo bloque B 1.542
1545 26X
para cilindro hidráulico B 1.282
inapropiado
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
32 H7
para cilindro tipo bloque B 1.542
1546 26X
para cilindro hidráulico B 1.282
inapropiado
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
40 H7
para cilindro tipo bloque B 1.542
1547 27X
para cilindro hidráulico B 1.282
inapropiado
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
12 H7
para cilindro tipo bloque B 1.542
inapropiado
para cilindro hidráulico B 1.282
1293 1X XXXX
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
16 H7
para cilindro tipo bloque B 1.542
inapropiado
para cilindro hidráulico B 1.282
1294 1X XXXX
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
20 H7
para cilindro tipo bloque B 1.542
inapropiado
para cilindro hidráulico B 1.282
1295 1X XXXX
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
25 H7
para cilindro tipo bloque B 1.542
inapropiado
para cilindro hidráulico B 1.282
1296 1X XXXX
Referencia
tipo
soporte de cojinete
fijación
4 tornillos
diámetro del cojinete [mm]
32 H7
para cilindro tipo bloque B 1.542
inapropiado
para cilindro hidráulico B 1.282
1297 1X XXXX
Accesorios (5)
Referencia | Datos CAD | Descripción |
---|---|---|
Referencia
|
Datos CAD
|
Descripción
Tornillo M12 x 120 mm
ISO EN 4762 - 8.8
según la hoja del catálogo G3.810
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M8 x 100 mm
ISO EN 4762 - 8.8
según la hoja del catálogo G3.810
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M10 x 100 mm
ISO EN 4762 - 8.8
según la hoja del catálogo G3.810
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M10 x 110 mm
ISO EN 4762 - 8.8
según la hoja del catálogo G3.810
|
Referencia
|
Datos CAD
|
Descripción
Tornillo M16 x 140 mm
ISO EN 4762 - 8.8
según la hoja del catálogo G3.810
|
