    B1.310

    Cilindros universales de sujeción

    Artículos y precios a petición
    simple efecto, retroceso por muelle
    presión máx. de servicio 200 y 500 bar
    Cilindros universales de sujeción
    Descargas
    Hoja del catálogo
    ESUSFR
    Instrucciones de servicio
    Informaciones de la serie
    Descripción

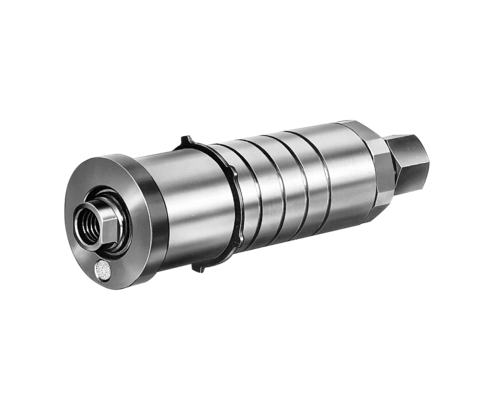

    B1.310 Cilindros de sujeción universales

    Los cilindros de sujeción universales se  utilizan principalmente para útiles de sujeción destinados a piezas de tamaño variable (familias de piezas). Pueden montarse directamente sobre el útil o en soportes horizontales o verticales normalizados, que suministramos como accesorios. Sobre estos soportes, pueden desplazarse axialmente de10 en 10 mm mediante un sistema de anillos y arandelas entalladas.
    La purga del aire se efectúa mediante racores de conexión o un tornillo para purga del aire en el tipo 1316.

    Artículos (4)
    Artículo disponible a petición
    A petición, comprobaremos si el artículo está todavía disponible
    carrera [mm]
    funcionamiento
    simple efecto con retroceso por muelle (4)
    diámetro del pistón [mm]
    diámetro del vástago [mm]
    fuerza máx. de compresión [kN]
    fuerza de tracción máx. [kN]
    0 (4)
    presión máx. de servicio [bar]
    juntas
    NBR (4)
    fijación
    final del vástago pistón
    conexiones hidráulicas
    G1/4 (4)
    Referencia Datos CADcarrera [mm]funcionamientodiámetro del pistón [mm]diámetro del vástago [mm]
    Referencia
    1309020
    Datos CAD
    carrera [mm]
    20
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    10
    diámetro del vástago [mm]
    6
    Propiedades
    Referencia
    1313020
    Datos CAD
    carrera [mm]
    20
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    16
    Propiedades
    Referencia
    1315020
    Datos CAD
    carrera [mm]
    22
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    25
    Propiedades
    Referencia
    1316060
    Datos CAD
    carrera [mm]
    50
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    50
    diámetro del vástago [mm]
    32
    Propiedades
    Referencia
    1309020
    carrera [mm]
    20
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    10
    diámetro del vástago [mm]
    6
    fuerza máx. de compresión [kN]
    3.7
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    fijación
    arandela de seguridad D20
    final del vástago pistón
    tornillo de presión
    conexiones hidráulicas
    G1/4
    Referencia
    1313020
    carrera [mm]
    20
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    25
    diámetro del vástago [mm]
    16
    fuerza máx. de compresión [kN]
    24.5
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    fijación
    arandela de seguridad D35
    final del vástago pistón
    rosca interior M10
    conexiones hidráulicas
    G1/4
    Referencia
    1315020
    carrera [mm]
    22
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    40
    diámetro del vástago [mm]
    25
    fuerza máx. de compresión [kN]
    62.8
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    500
    juntas
    NBR
    fijación
    arandela de seguridad D60
    final del vástago pistón
    rosca interior M16
    conexiones hidráulicas
    G1/4
    Referencia
    1316060
    carrera [mm]
    50
    funcionamiento
    simple efecto con retroceso por muelle
    diámetro del pistón [mm]
    50
    diámetro del vástago [mm]
    32
    fuerza máx. de compresión [kN]
    39
    fuerza de tracción máx. [kN]
    presión máx. de servicio [bar]
    200
    juntas
    NBR
    fijación
    arandela de seguridad D60
    final del vástago pistón
    rosca interior M20
    conexiones hidráulicas
    G1/4
    Error al cargar los datos CAD. Por favor, compruebe su conexión a Internet e inténtelo de nuevo.
    Atención: nuestros datos CAD son, por lo general, datos simplificados y reflejan principalmente el contorno exterior y las conexiones del producto (véase también Condiciones de uso). Consulte siempre la hoja de catálogo correspondiente para conocer las dimensiones exactas con tolerancias, en particular la información sobre orificios de montaje o accesorios como abrazaderas especiales.
