Series
B1.542

Cilindros tipo bloque

Vástago del pistón con rosca exterior,
doble efecto, presión máx. de servicio 500 bar
Cilindros tipo bloque
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción
B 1.542 Cilindros tipo bloque

Cilindros tipo bloque de doble efecto pueden utilizarse de manera universal para todos los movimientos lineales de accionamiento lineal.

El funcionamiento de doble efecto permite una seguridad elevada de funcionamiento así como tiempos de carrera exactamente calculables y repetibles.

Cilindros tipo bloque de doble efecto cuyo vástago del pistón está previsto con roscado.

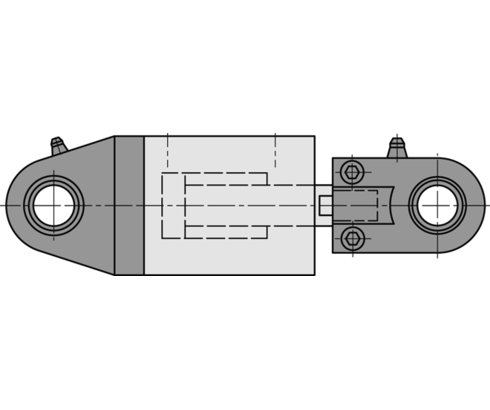

Sobre la rosca exterior pueden atornillarse elementos de fijación como por ejemplo rótulas disponibles como accesorios.

Artículos (40)
Cargando…
tipo
cilindro tipo bloque (40)
carrera [mm]
funcionamiento
doble efecto (40)
amortiguación final
sin (40)
diámetro del pistón [mm]
diámetro del vástago [mm]
juntas
fijación
final del vástago pistón
conexiones hidráulicas
cojinete de rótula
accesorio (40)
presión máx. de servicio [bar]
500 (40)
control de posición
sin (40)
material del cuerpo
acero (40)
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
temperatura de servicio [°C]
chavetero transversal
sin (40)
collar de centraje
sin (40)
seguridad antigiro
sin (40)
inoxidable
no (40)
Referencia Datos CADtipocarrera [mm]funcionamientoamortiguación final
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Cargando…
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
NBR
fijación
orificios transversales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica L
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-30...+100
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica L
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
NBR
fijación
orificios transversales + 4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
orificios roscados
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-30...+100
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
NBR
fijación
4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica B
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-30...+100
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
NBR
fijación
4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica S
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-30...+100
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales + 4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
orificios roscados
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica B
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
4 orificios longitudinales
final del vástago pistón
rosca exterior M14
conexiones hidráulicas
conexión por junta tórica S
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
14.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
32
diámetro del vástago [mm]
20
juntas
NBR
fijación
orificios transversales
final del vástago pistón
rosca exterior M16
conexiones hidráulicas
conexión por junta tórica L
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
40.2
fuerza de tracción máx. [kN]
24.5
temperatura de servicio [°C]
-30...+100
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
32
diámetro del vástago [mm]
20
juntas
FKM
fijación
orificios transversales
final del vástago pistón
rosca exterior M16
conexiones hidráulicas
conexión por junta tórica L
cojinete de rótula
accesorio
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
40.2
fuerza de tracción máx. [kN]
24.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Accesorios (6)
Referencia Datos CAD Descripción
Referencia
Datos CAD
/
Descripción
Junta tórica 8 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Junta tórica 10 x 2 mm, NBR según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Junta tórica 7 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia
Datos CAD
Descripción
Junta tórica 10 x 2 mm, FKM según la hoja del catálogo B1.5091
Cargando…
Ejemplos de aplicación

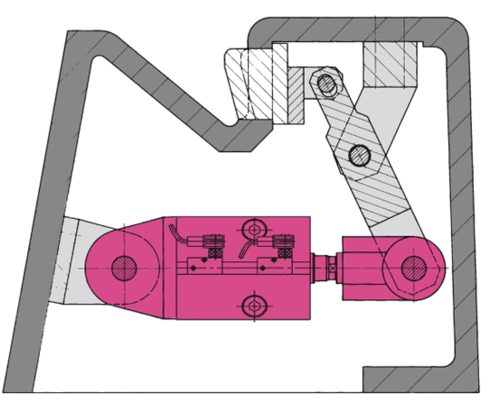

Accionamiento de una corredera en un molde para moldeo profundo

Cuando por motivos de espacio o fuerza no se pueda emplear un cilindro tipo bloque directamente, recordamos los cilindros tipo bloque con rótulas.
La figura muestra el accionamiento de una corredera en un molde para moldeo profundo de un depósito. El control de posición proporciona la información necesaria sobre la posición de la corredera.
