Cilindros tipo bloque

con cuerpo de aluminio o de bronce para sensores regulables
doble efecto, presión máx. de servicio 350 bar ó 500 bar

Descargas

Hoja del catálogo

ES US FR

Instrucciones de servicio

Solicitar producto

Consultar precios y disponibilidad

Ir a Carrlane.com

Informaciones de la serie

Descripción

B 1.554 Cilindros tipo bloque con cuerpo de aluminio o de bronce para sensores regulables doble efecto

Los cilindros tipo bloque hidráulicos se utilizan universalmente para todos los movimientos lineales con elevadas fuerzas y dimensiones muy reducidas.
Con los sensores magnéticos regulables se pueden controlar con precisión determinadas posiciones del pistón.

La función de doble efecto garantiza una seguridad elevada de funcionamiento así como tiempos de carrera exactamente calculables y repetibles.

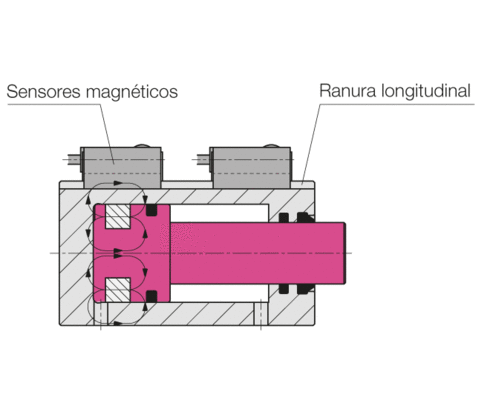

El pistón de estos cilindros tipo bloque está equipado con un imán anular cuyo campo magnético acciona el sensor.
Por lo tanto, el cuerpo del cilindro está fabricado con un material no magnetizable.
Hay 2 variantes disponibles:

154X X1X Aleación de aluminio de alta resistencia presión máx. de servicio 350 bar
154X X5X Aleación de bronce de alta resistencia presión máx. de servicio 500 bar

Los sensores magnéticos están guiados en ranuras en cola de milano y permiten un control continuo de la posición del pistón.

Artículos (1320)

Cantidad

Referencia	Datos CAD	tipo	carrera [mm]	funcionamiento	amortiguación final
Referencia 1543413	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413B	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413BD	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413C	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413D	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413E	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413F	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413K	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413KQ	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades
Referencia 1543413S	Datos CAD	tipo cilindro tipo bloque	carrera [mm] 20	funcionamiento doble efecto	amortiguación final sin	Propiedades

Accesorios (6)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3000275	Datos CAD /	Descripción Junta tórica 8 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia 3000335	Datos CAD /	Descripción Junta tórica 12,42 x 1,78 mm - NBR según la hoja del catálogo B1.554
Referencia 3000342	Datos CAD	Descripción Junta tórica 7 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia 3000343	Datos CAD	Descripción Junta tórica 8 x 1,5 mm, NBR según la hoja del catálogo B1.5091
Referencia 3001077	Datos CAD	Descripción Junta tórica 7 x 1,5 mm, FKM según la hoja del catálogo B1.5091
Referencia 3001152	Datos CAD /	Descripción Junta tórica 12,42 x 1,78 mm - FKM según la hoja del catálogo B1.554

Ejemplos de aplicación

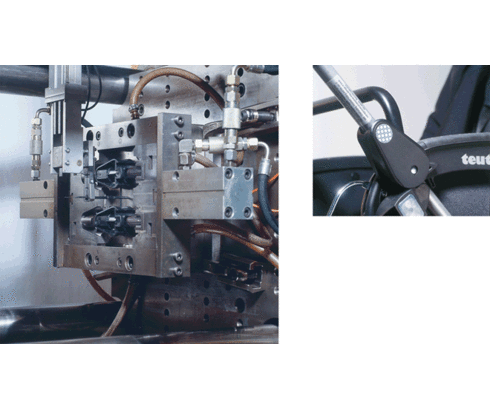

Molde para la fabricación de elementos de conexión para cochecitos.

Aquí se introducen y retiran los noyos para elementos de conexión de fundición inyectada de plásticos mediante dos cilindros tipo bloque de aluminio B1.554 para la fabricación en una posición precisa.

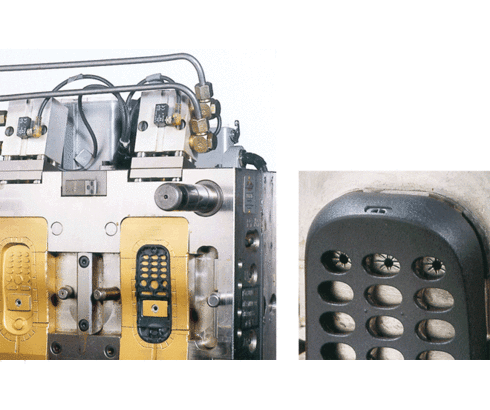

Molde para la fabricación de cuerpos de móviles

La formación exacta de la entrada para el montaje posterior del micrófono se hace durante el proceso de inyección a través de troqueles accionados por cilindros tipo bloque de aluminio con sensores magnéticos.

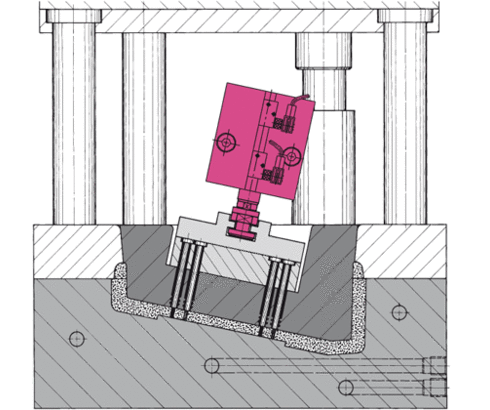

Accionamiento de pasadores de noyo

En la figura el noyo se encuentra en el noyo principal. El control de posición proporciona la información necesaria sobre la posición de los pasadores de noyo.
La conexión entre el cilindro y el noyo debe efectuarse a través de un tornillo de acoplamiento, porque los noyos están generalmente autoguiados.

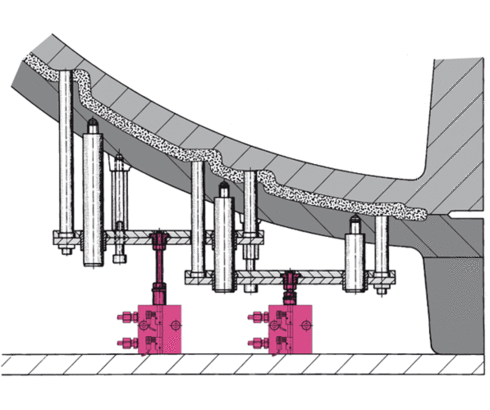

Accionamiento de placas porta noyos

La figura muestra un molde para un producto espumoso en tres ejecuciones. Los pasadores de noyos necesarios se posicionan mediante dos placas porta noyos de mando independiente.
Ejecución A placa porta noyos 1 avanzada
Ejecución B placa porta noyos 2 avanzada
Ejecución C placa porta noyos 1+2 avanzadas
Las placas porta noyos se desplazan adelante y atrás contra topes, con control de ambas posiciones mediante contactos inductivos, lo que permite la integración en el mando del porta moldes.

La figura muestra la ejecución A;
Placa porta noyos1 está avanzada,
Placa porta noyos 2 no está conectada.
La altura disponible del molde está determinada por el porta moldes.
A través de la construcción pequeña y compacta de los cilindros tipo bloque, pueden las placas porta noyos ahorrar espacio en la construcción.

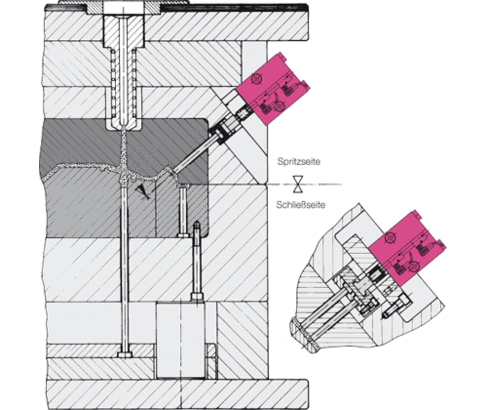

Molde para fundición inyectada

2 aperturas circulares al lado de inyección

Solución de construcción:
Los noyos de contorno deben de extraerse mediante el cilindro antes de abrir el molde.

Condiciones:
Mando del porta noyos por la máquina inyectora.
Unir los dos noyos de contorno por un puente para poderlos accionar mediante un solo cilindro. Equipar el molde con interruptores finales, para el control de las posiciones del cilindro "noyo introducido" y "noyo extraído".

Selección:
Cilindro tipo bloque con control de posición
Ø 25 /16 x 20 carrera
Referencia 1543-513
Hoja del catálogo B1.554

Ciclo operativo (descripción simplificada)

El molde está cerrado, la inyección está efectuada
El noyo de contorno retrocede del molde
El interruptor final da una señal
Apertura del molde
Desmoldeo del producto
Cierre del molde
El interruptor final da la señal, el noyo de contorno introduce en el molde
Inyección del material plástico
Nuevo ciclo
