Series
B1.552
Cilindros tipo bloque
con vástago prolongado pasante para el control de posición
doble efecto, presión máx. de servicio 500 bar
doble efecto, presión máx. de servicio 500 bar
Informaciones de la serie
Descripción
B 1.552 Cilindros tipo bloque

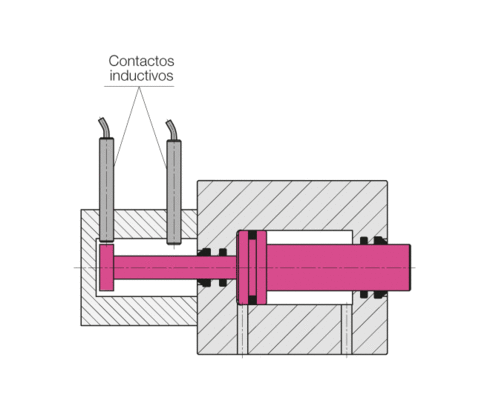

Cilindros tipo bloque con vástago prolongado se utilizan si una o varias posiciones del pistón deben de controlarse. Particularmente si
- deben de utilizarse contactos inductivos comerciales.
- las posiciones del pistón deben de regularse en su lugar
- el control debe de efectuarse a la base del cilindro por motivos de espacio
El pistón está provisto con un vástago con un diámetro de 10 mm que sale de la base del cilindro. A este vástago el cliente puede montar una leva de mando que sirve para el accionamiento de cualquier interruptor final o sensor. Como accesorio está disponible un control de posición completo. Esta unidad contiene una leva de mando así como dos contactos inductivos que pueden desplazarse en un cuerpo. El cuerpo se atornilla a la base del cilindro.
