Series
B1.738

Cilindros tipo bloque con cuerpo guía

Artículos y precios a petición
presión máx. de salida 500 bar cilindro tipo bloque de acero
350 bar cilindro tipo bloque de aluminio,
presión de retroceso 350 bar todas las ejecuciones
Cilindros tipo bloque con cuerpo guía
Descargas
Hoja del catálogo
Instrucciones de servicio
Informaciones de la serie
Descripción

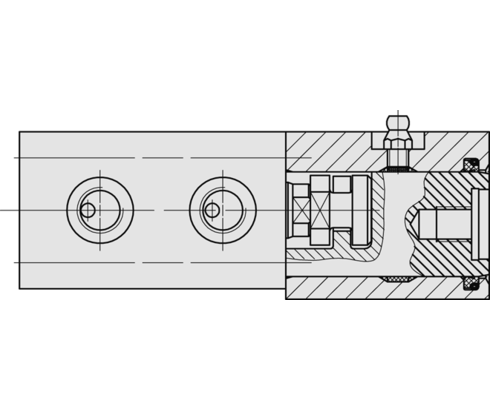

B 1.738 Cilindros tipo bloque con cuerpo guía

El bulón de sujeción templado está guiado en una guía y unido mediante un tornillo de aco­plamiento al cilindro tipo bloque adosado.

Están disponibles las ejecuciones siguientes

  • Cilindro tipo bloque según la hoja B1.5094 sin control de posición
  • Cilindro tipo bloque según la hoja B 1.552 con doble vástago para el control de posición con contactos inductivos.
  • Cilindro tipo bloque según hoja B 1.554 con pistón magnético y cuerpo de aluminio para el control de posición con sensores magnéticos.
Artículos (23)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Cargando…
tipo
cilindro tipo bloque con cuerpo guía (23)
carrera [mm]
funcionamiento
doble efecto (23)
amortiguación final
sin (23)
diámetro del pistón [mm]
diámetro del vástago [mm]
juntas
FKM (23)
fijación
orificios transversales en el cuerpo guía (23)
final del vástago pistón
conexiones hidráulicas
orificios roscados (23)
cojinete de rótula
sin (23)
presión máx. de servicio [bar]
control de posición
material del cuerpo
fuerza máx. de compresión [kN]
fuerza de tracción máx. [kN]
temperatura de servicio [°C]
-20...+200 (23)
chavetero transversal
sin (23)
collar de centraje
sin (23)
seguridad antigiro
sin (23)
inoxidable
no (23)
Referencia Datos CADtipocarrera [mm]funcionamientoamortiguación final
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
20
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
25
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
25
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
30
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
63
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
20
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Referencia
Datos CAD
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
Propiedades
Cargando…
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
20
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M10
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
10.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M10
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
24.5
fuerza de tracción máx. [kN]
10.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
25
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
40
diámetro del vástago [mm]
25
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M16
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
62.8
fuerza de tracción máx. [kN]
26.8
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
40
diámetro del vástago [mm]
25
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M16
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
62.8
fuerza de tracción máx. [kN]
26.8
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
25
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
50
diámetro del vástago [mm]
32
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M20
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
98.5
fuerza de tracción máx. [kN]
40.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
50
diámetro del vástago [mm]
32
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M20
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
98.5
fuerza de tracción máx. [kN]
40.5
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
30
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
63
diámetro del vástago [mm]
40
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M27
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
156
fuerza de tracción máx. [kN]
65.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
63
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
63
diámetro del vástago [mm]
40
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M27
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
500
control de posición
sin
material del cuerpo
acero
fuerza máx. de compresión [kN]
156
fuerza de tracción máx. [kN]
65.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
20
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M10
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
350
control de posición
accesorio: sensores magnéticos
material del cuerpo
aluminio
fuerza máx. de compresión [kN]
17.1
fuerza de tracción máx. [kN]
10.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Referencia
tipo
cilindro tipo bloque con cuerpo guía
carrera [mm]
50
funcionamiento
doble efecto
amortiguación final
sin
diámetro del pistón [mm]
25
diámetro del vástago [mm]
16
juntas
FKM
fijación
orificios transversales en el cuerpo guía
final del vástago pistón
rosca interior M10
conexiones hidráulicas
orificios roscados
cojinete de rótula
sin
presión máx. de servicio [bar]
350
control de posición
accesorio: sensores magnéticos
material del cuerpo
aluminio
fuerza máx. de compresión [kN]
17.1
fuerza de tracción máx. [kN]
10.1
temperatura de servicio [°C]
-20...+200
chavetero transversal
sin
collar de centraje
sin
seguridad antigiro
sin
inoxidable
no
Accesorios (22)
Artículo disponible a petición
A petición, comprobaremos si el artículo está todavía disponible
Referencia Datos CAD Descripción
Referencia
Datos CAD
Descripción
Control de posición tipo A, normal con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición tipo B, compacto con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición tipo C para temperatura alta de ambiente con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición sin contactos inductivos para cilindros tipo bloque hasta una carrera de 30 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición tipo A, normal con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición tipo B, compacto con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición tipo C para temperatura alta de ambiente con 2 contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Control de posición sin contactos inductivos para cilindros tipo bloque hasta una carrera de 50 mm según la hoja del catálogo B1.552
Referencia
Datos CAD
Descripción
Casquillo DIN 179 A 12 x 12 mm *según la hoja del catálogo B1.738
Referencia
Datos CAD
Descripción
Casquillo DIN 179 A 17 x 16 mm según la hoja del catálogo B1.738
Cargando…
