Brida de sujeción para bordes planos

con control de posición opcional
doble efecto, presión máx. de servicio 500 bar

Descargas

Hoja del catálogo

No hay hojas del catálogo disponibles.

Instrucciones de servicio

Solicitar producto

Consultar precios y disponibilidad

Ir a Carrlane.com

Informaciones de la serie

Descripción

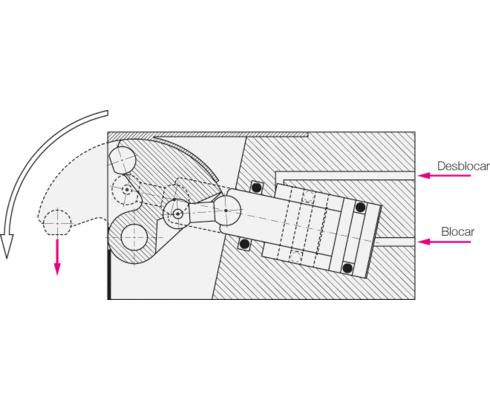

B 1.8231 Brida de sujeción para bordes planos

La brida de sujeción para bordes planos es un elemento de sujeción hidráulico doble efecto, en el cual el pistón actúa una palanca de sujeción a través de una biela articulada. En la posición de desblocaje, la palanca está completamente retrocedida y las piezas pueden ser colocadas libremente desde arriba. Es suficiente un hueco un poco más grande que el ancho de la palanca de sujeción como zona de sujeción. El elemento compensa las fuerzas transversales en el punto de sujeción. La introducción de las fuerzas de sujeción se efectúa en el caso de que la altura de sujeción h3 perpendicularmente hacia abajo, con eso se evita defor maciones por tracción inclinada.

Artículos (4)

Cantidad

Referencia	Datos CAD	tipo	funcionamiento	presión máx. de servicio [bar]	juntas
Referencia 1824201	Datos CAD	tipo brida de sujeción para bordes planos	funcionamiento doble efecto	presión máx. de servicio [bar] 500	juntas NBR	Propiedades
Referencia 1824202	Datos CAD	tipo brida de sujeción para bordes planos	funcionamiento doble efecto	presión máx. de servicio [bar] 500	juntas NBR	Propiedades
Referencia 1824261	Datos CAD	tipo brida de sujeción para bordes planos	funcionamiento doble efecto	presión máx. de servicio [bar] 500	juntas NBR	Propiedades
Referencia 1824262	Datos CAD	tipo brida de sujeción para bordes planos	funcionamiento doble efecto	presión máx. de servicio [bar] 500	juntas NBR	Propiedades

Accesorios (4)

Cantidad

Referencia	Datos CAD	Descripción
Referencia 3610264	Datos CAD	Descripción Tornillo de cierre G1/4 SW 19 x 8 mm alto máx. 500 bar, según la hoja del catálogo F9.300
Referencia 3829099	Datos CAD	Descripción Cable de conexión con pnp acodado M8 con 2 diodos luminosos, longitud del cable 5m según la hoja del catálogo G2.140
Referencia 3829263	Datos CAD	Descripción Contacto inductivo M8x1 mm tipo B, compacto según la hoja del catálogo B1.552
Referencia 9210132	Datos CAD	Descripción Conector de enchufe DN5 - Ø10 x 14 mm ejecución corta, con juntas en FKM máx. 500 bar, según la hoja del catálogo F9.300

Ejemplos de aplicación

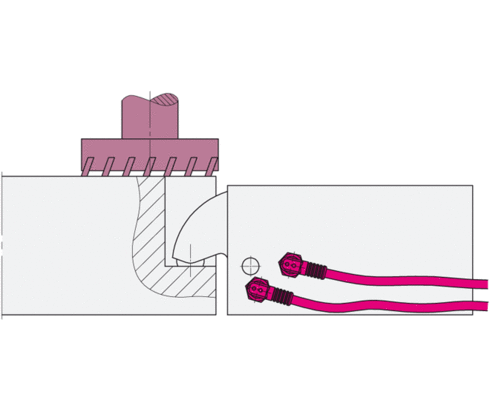

Ejemplo de aplicación 1

Brida de sujeción para bordes planos B1.8231
